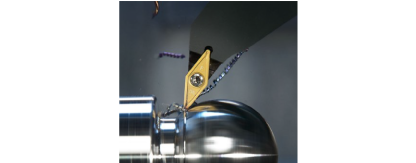

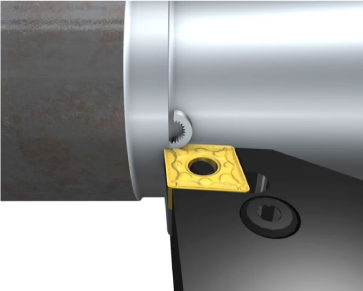

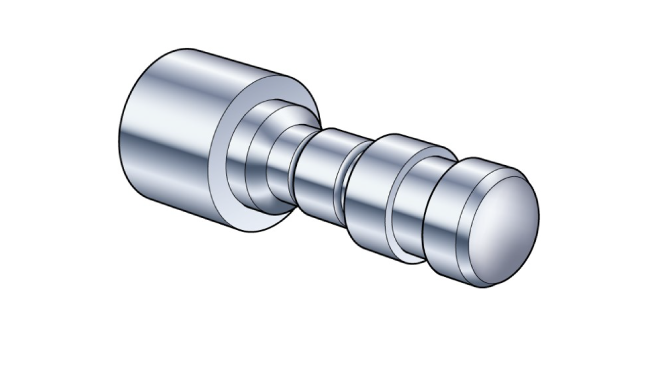

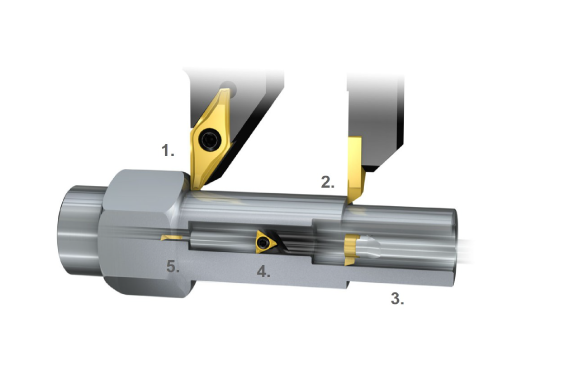

El torneado permite generar cuerpos cilíndricos y redondeados con una herramienta de punta única. En la mayor parte de los casos la herramienta permanece estacionaria, mientras que la pieza gira.

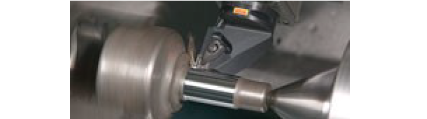

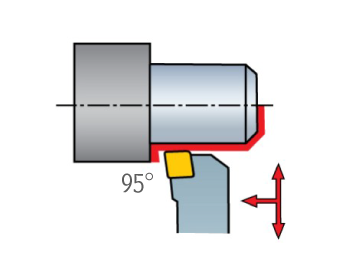

Torneado y refrentado con movimiento axial y radial de la herramienta.

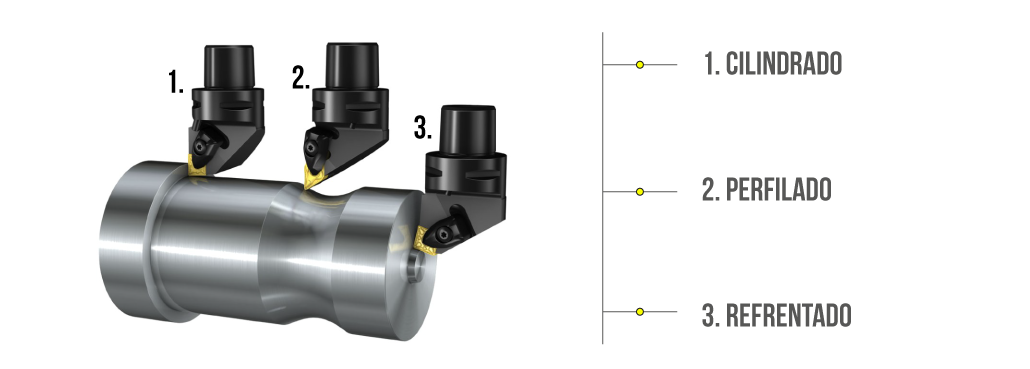

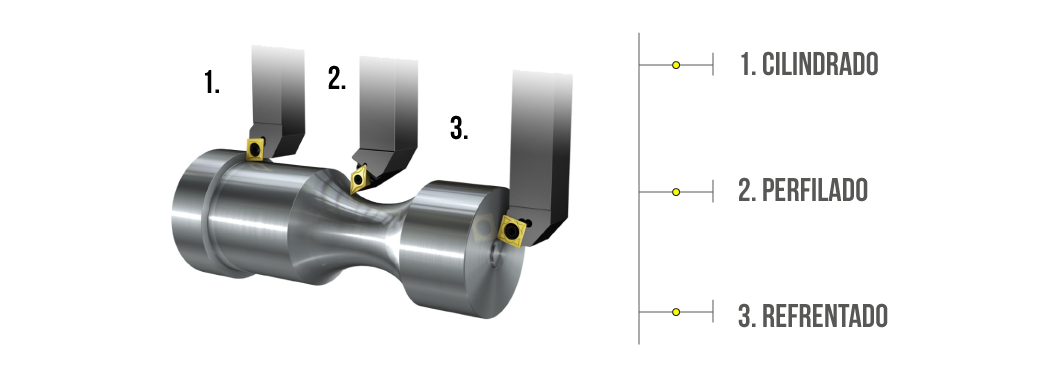

Tres operaciones habituales de torneado:

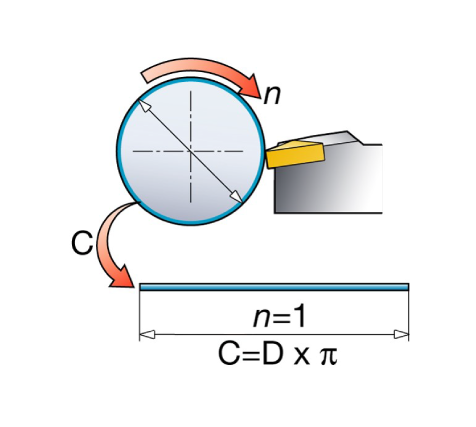

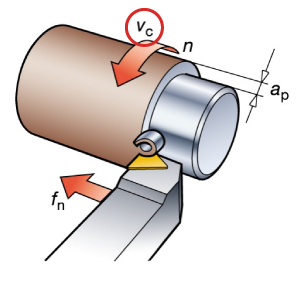

La velocidad del husillo es la velocidad de giro del plato y de la pieza en revoluciones por minuto, rpm.

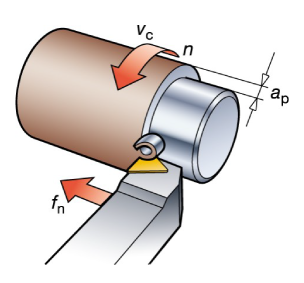

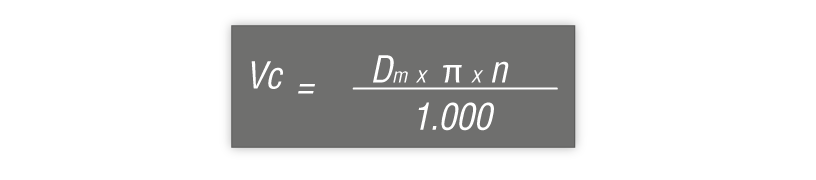

La velocidad de corte es la velocidad superficial a la que se desplaza la herramienta sobre la pieza en metros por minuto, m/min.
Vc = velocidad de corte (m/min)
Dm = diámetro mecanizado (mm)
N = velocidad del husillo (rpm)

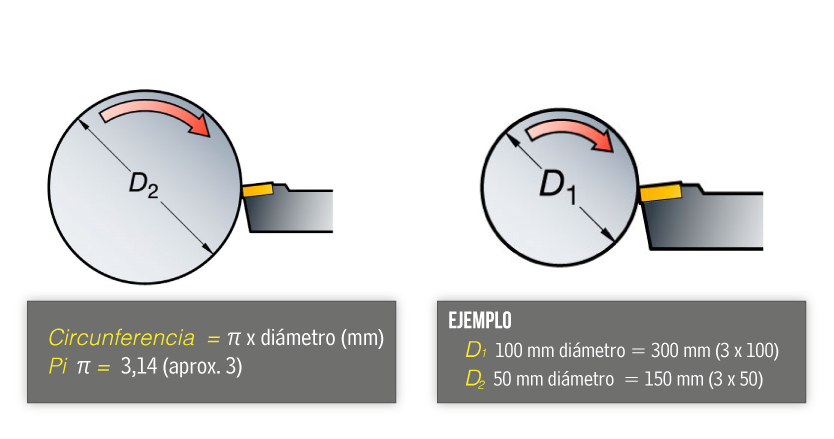

Circunferencia (perímetro) = π x Dm (mm)

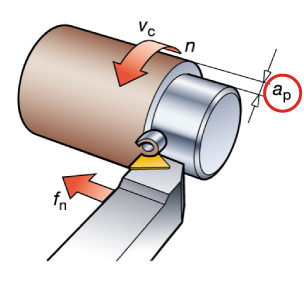

N = velocidad de husillo (rpm)
Vc = velocidad de corte (m/min)

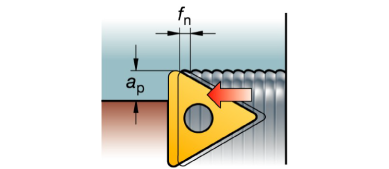

Fn = avance (mm/rev)
Ap = profundidad de corte (mm)

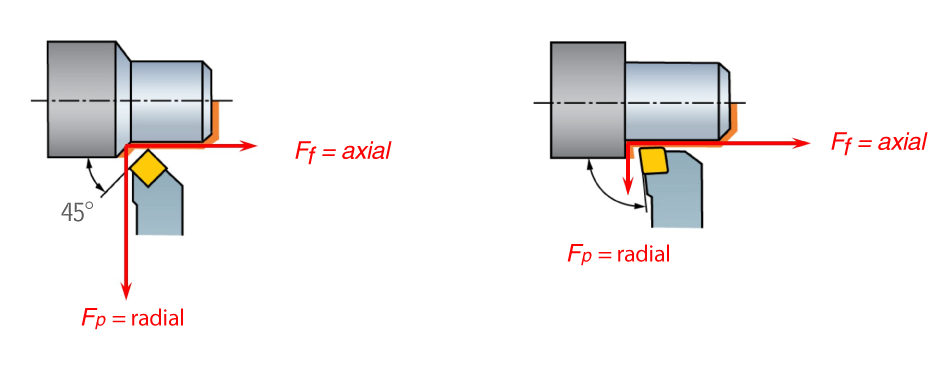

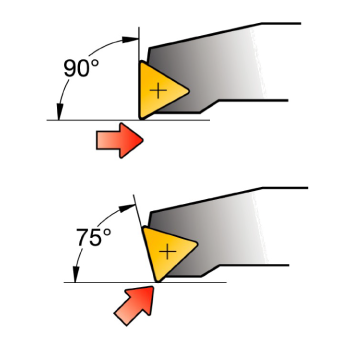

Kr = ángulo de posición
-La profundidad de corte,Ap, es la longitud del filo que entra en la pieza.

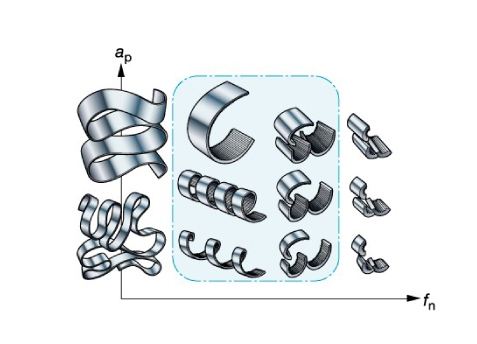

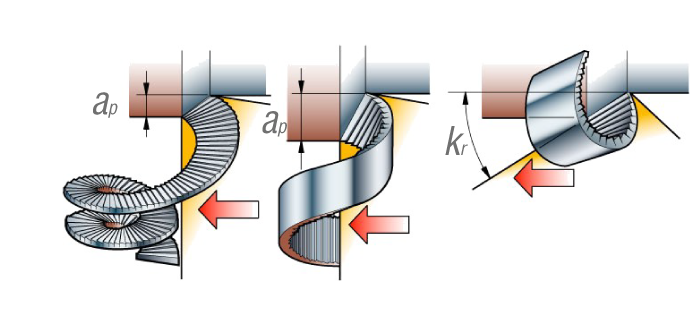

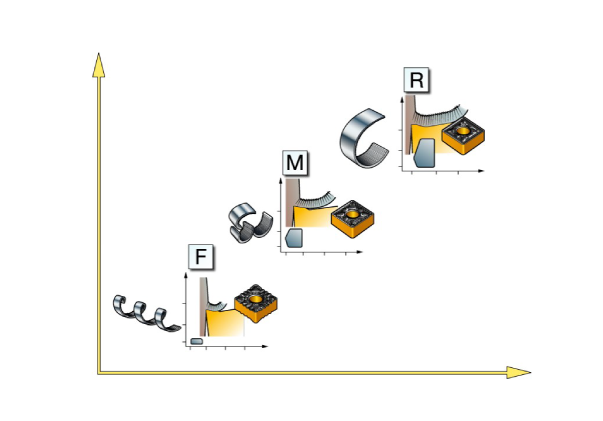

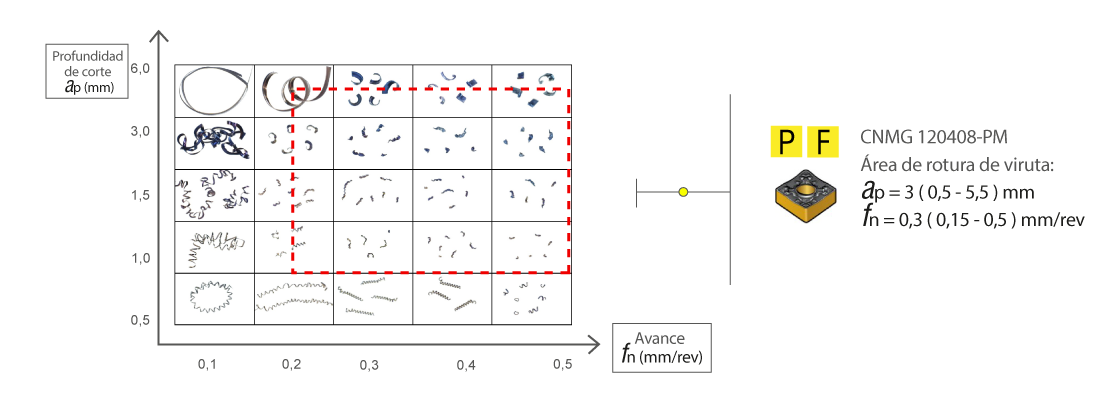

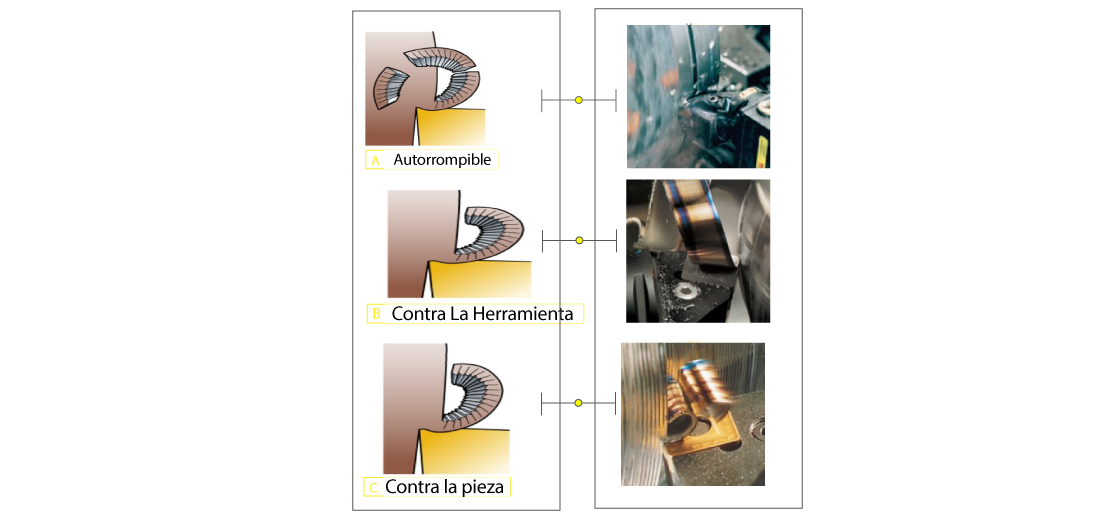

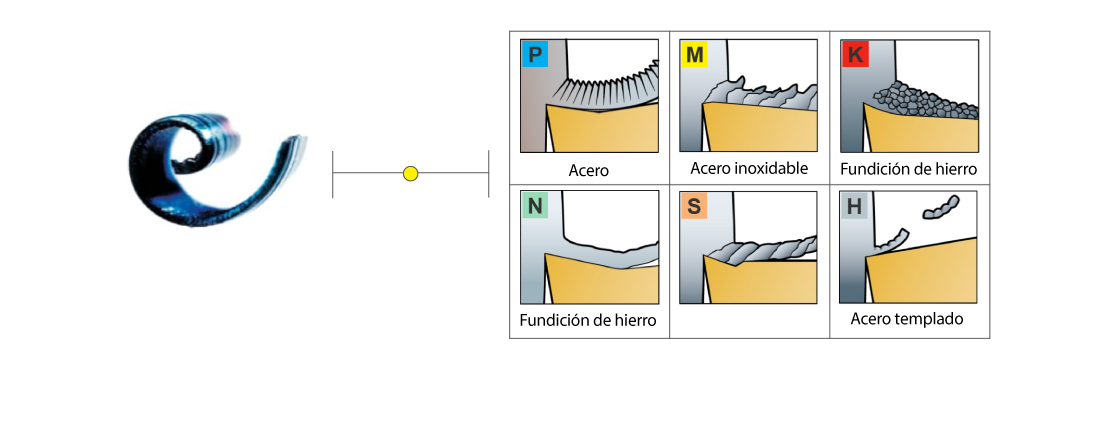

-La formación de la viruta varía con la profundidad del corte, el ángulo de posición, el avance, el material y geometría de la herramienta.

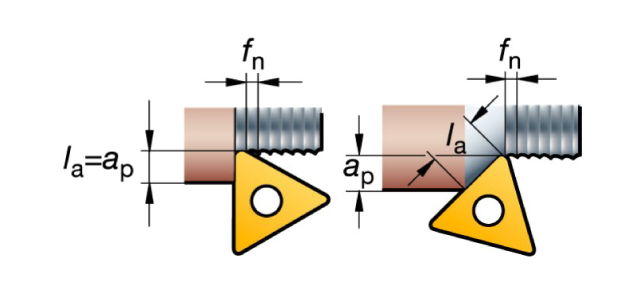

El avance, Fn, es la distancia que recorre el filo a lo largo del corte por cada revolución.
La longitud de filo de corte efectiva, La, depende de la profundidad del corte y del ángulo de posición.
Tipo de portaherramientas | Ángulo de posición kr | Grosor de viruta respecto al avance | Longitud de corte La en contacto de Ap 2 mm |
---|---|---|---|
95°-90° | 1 | 2 | |
75° | 0.96 | 2,98 | |
60° | 0.87 | 2,3 | |

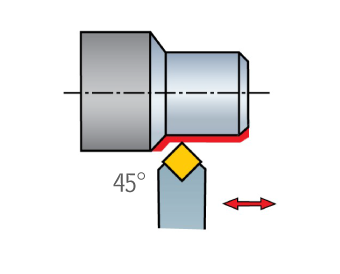

45° | 0.71 | 2,82 | |
48,7° | 0.71 | 5,1 |

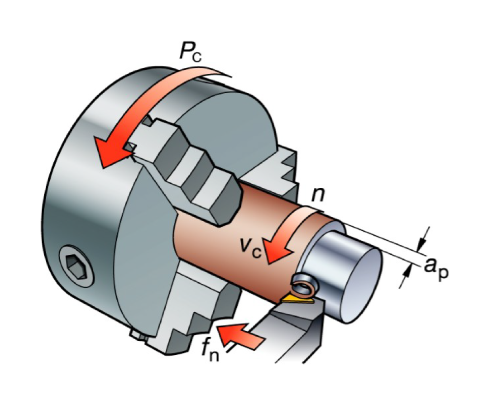

n = velocidad del husillo (rpm)
Vc = velocidad de corte (m/min)
fn = avance de corte (mm/rev)
ap = profundidad del corte (mm)

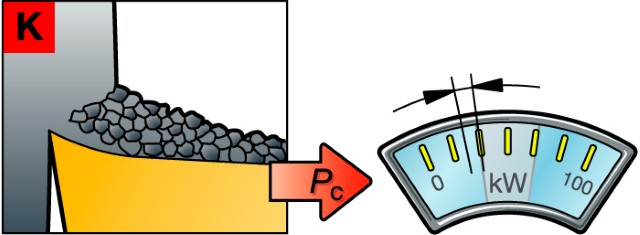

kc = fuerza de corte específica (N/mm2)

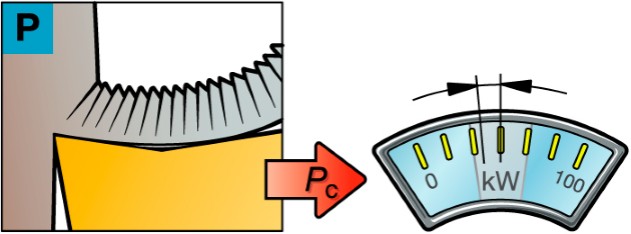

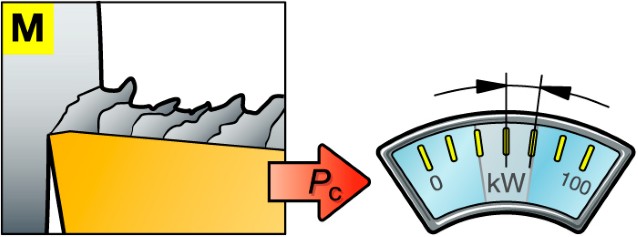

pc = potencia neta (kW)

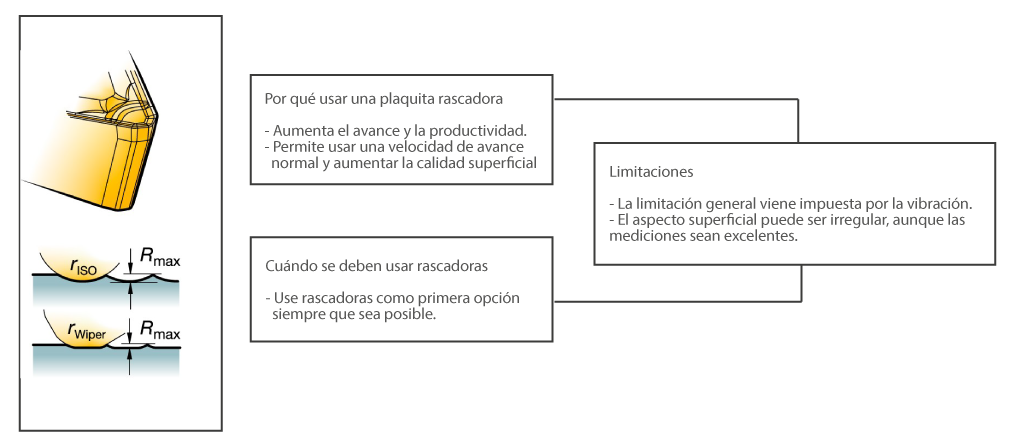

Puede presentar tendencia a la vibración en el torneado de componentes largos y finos.
El filo wiper no resulta eficaz ni en el torneado inverso ni en el perfilado.
No se ajusta al estándar ISO.

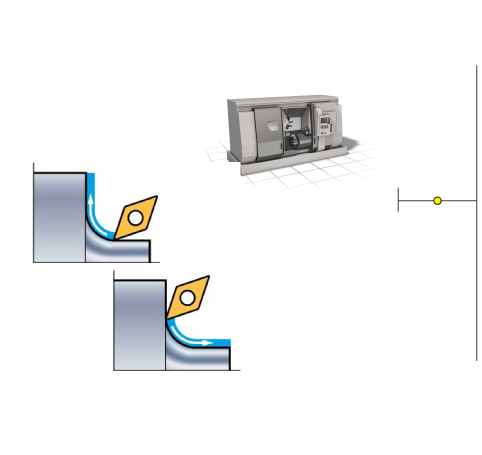

La trayectoria de la herramienta tiene una importante influencia sobre el proceso de mecanizado. Afecta a:
En la práctica, el portaherramientas, la geometría y calidad de la plaquita, el material de la pieza y la trayectoria de la herramienta tienen una importante influencia en el tiempo de ciclo y en la productividad.
Use plaquitas positivas para fuerzas de corte reducidas en general y para torneado interno.

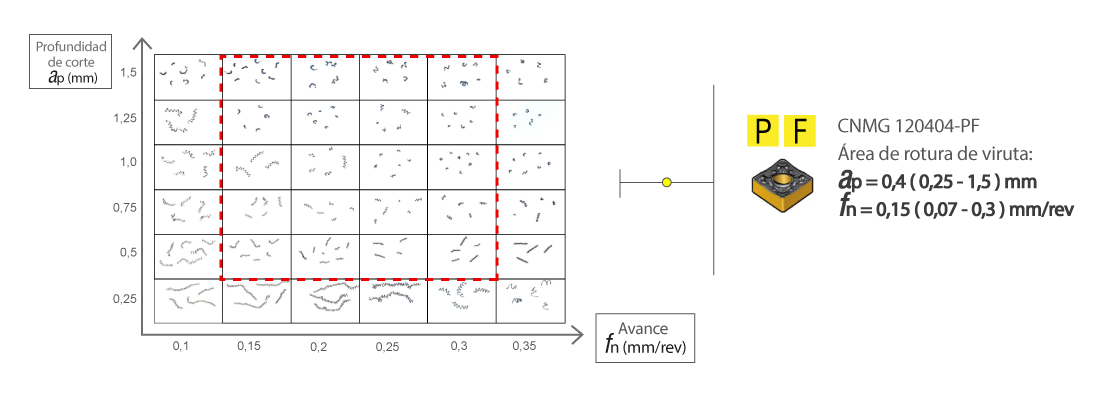

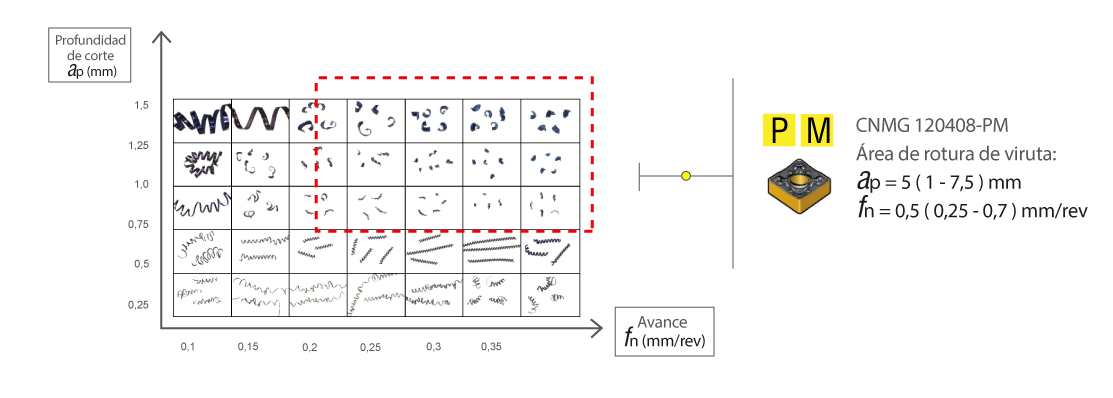

Optimice la rotura de viruta variando la profundidad del corte, el avance o cambiando la geometría de plaquita.
La profundidad del corte deberá ser mayor que 2/3 del radio de punta.
Asegúrese de que el desgaste en incidencia no supera el valor orientativo de 0,3 mm.

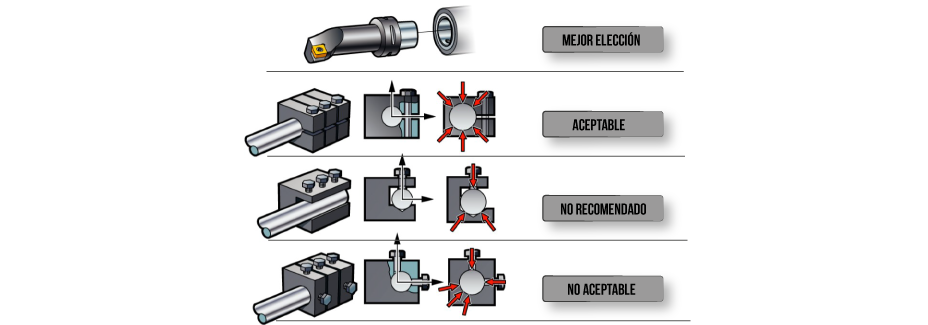

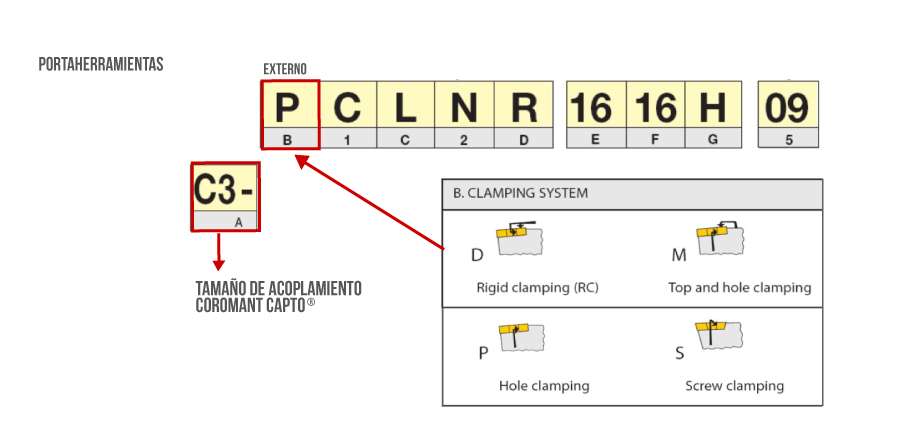

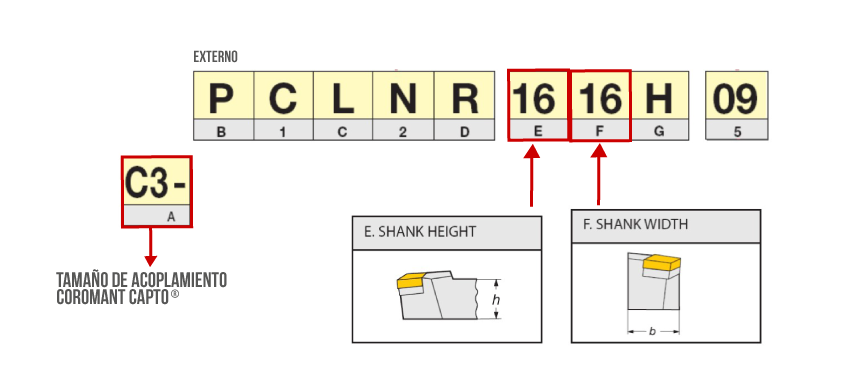

Plaquita negativa Sistema de sujeción rígido (Rigid clamping) | Plaquita positiva Sistema Riel en T de sujeción por tornillo | ||

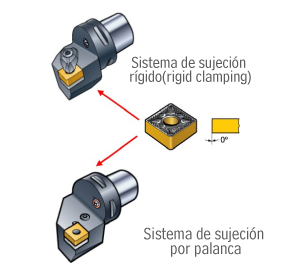

Plaquita negativa Sistema de sujeción por palanca | Plaquita negativa/positiva Todos los sistemas de sujeción Cabezas de corte | ||
Plaquita positiva Sistema de sujeción por tornillo | Plaquita positiva Sistema de sujeción por tornillo |

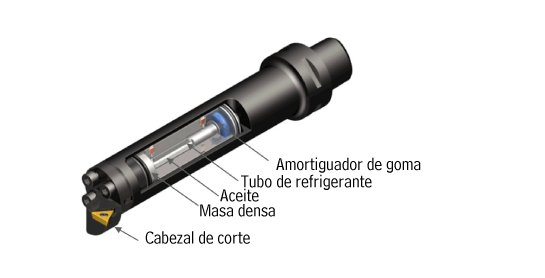

Plaquita negativa/positiva. Barras de mandrinar antivibratorias. Diám. mín. orificio 40 mm | Plaquita negativa/positiva. Todos los sistemas de sujeción Cabezas de corte Diám. mín. orificio 20 mm | ||
Plaquita negativa. Sistema de sujeción rígido (Rigid clamping) Diám. mín. orificio 32 mm | Plaquita positiva. Sistema de sujeción por tornillo Cabezas de corte Diám. mín. orificio 6 mm | ||
Plaquita negativa. Sistema de sujeción por palanca Diám. mín. orificio 20 mm | Barras de mandrinar antivibratorias para torneado interno Diám. mín. orificio 13 mm |
Plaquita positiva Sistema de sujeción por tornillo | Plaquita positiva Sistema de sujeción por tornillo | ||||
Herramientas para torneado externo | Plaquita positiva Sistema de sujeción por tornillo | Plaquita positiva Sistema de sujeción por tornillo | Herramientas para torneado interno | ||
---|---|---|---|---|---|
Plaquita positiva Sistema de sujeción por tornillo | Plaquita positiva Barritas de metal duro |
Sujeción rígida (rigid clamping) | "Tipo de palanaca P" | Sujeción por tornillo | Sistema de sujeción por tornillo con riel en T |
|
|
|
|

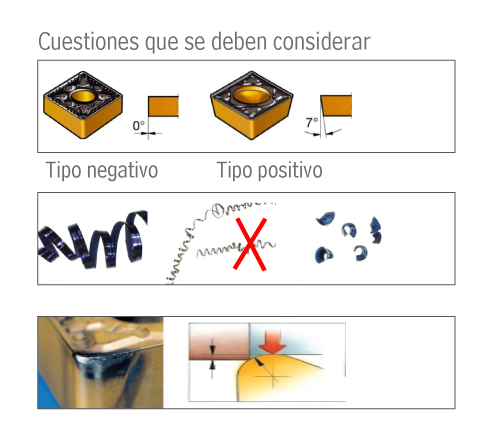

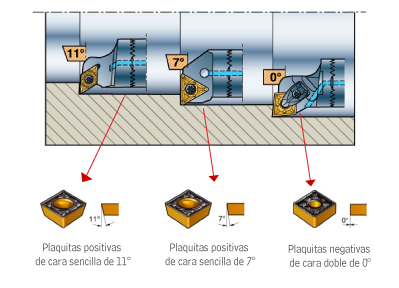

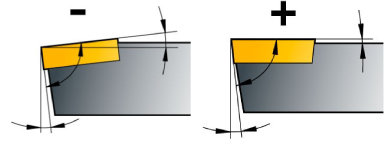

Ángulo entre la cara superior de la plaquita y el eje horizontal de la pieza

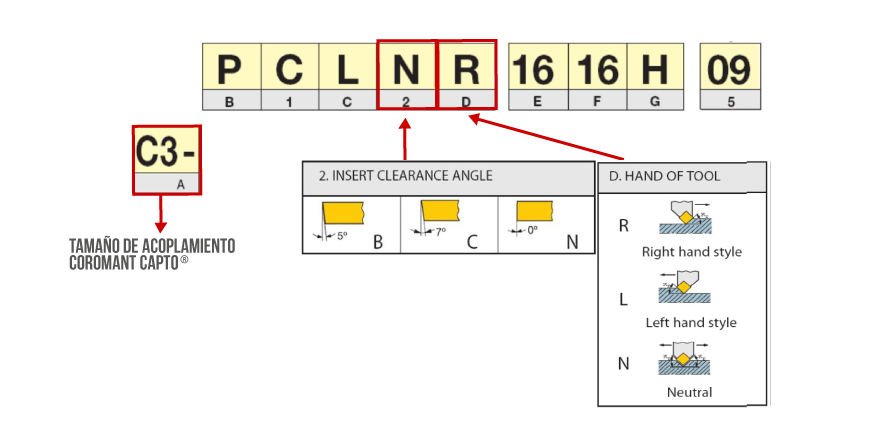

Tipo negativo
|
Tipo positivo
|

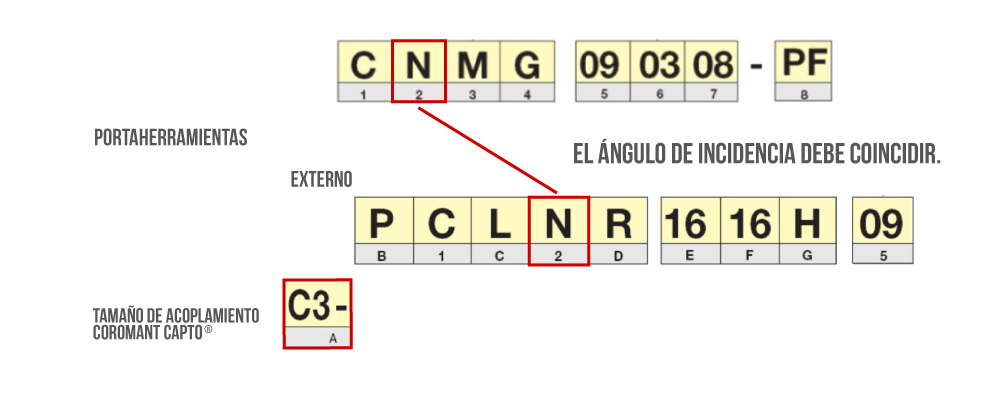

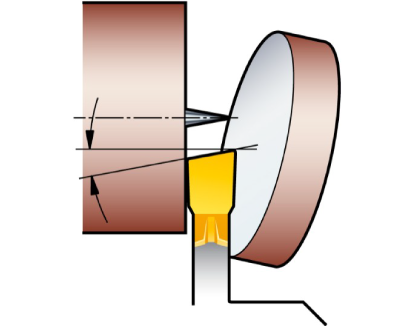

Nota: El ángulo de incidencia es el ángulo entre la cara frontal de la plaquita y el eje vertical de la pieza (cuando esta gira alrededor de un eje horizontal).

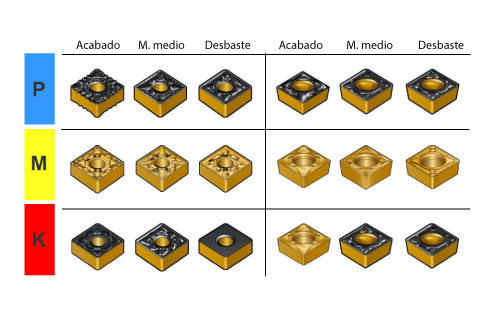

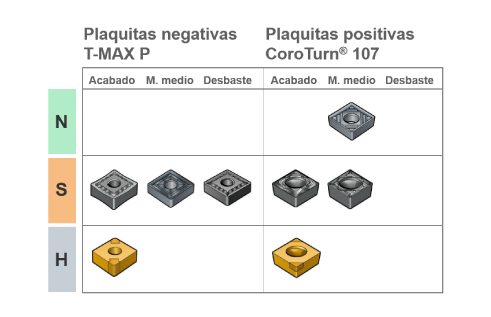

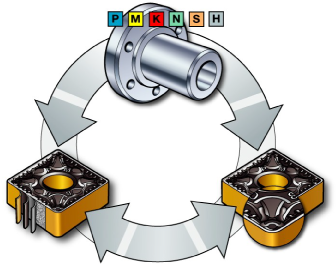

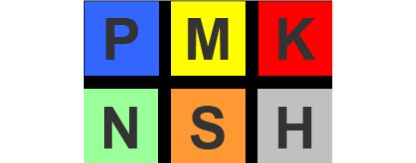

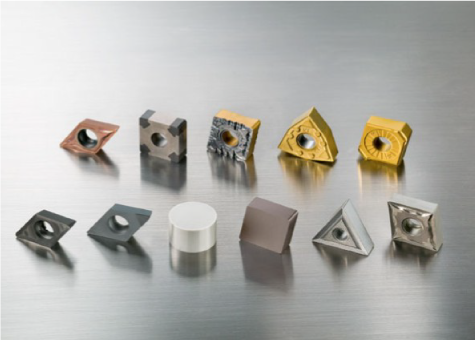

Plaquitas negativas y positivas específicas para el torneado de acero, acero inoxidable y fundición de hierro.
Plaquitas negativas y positivas específicas para aluminio, aleaciones termorresistentes y acero templado hierro.

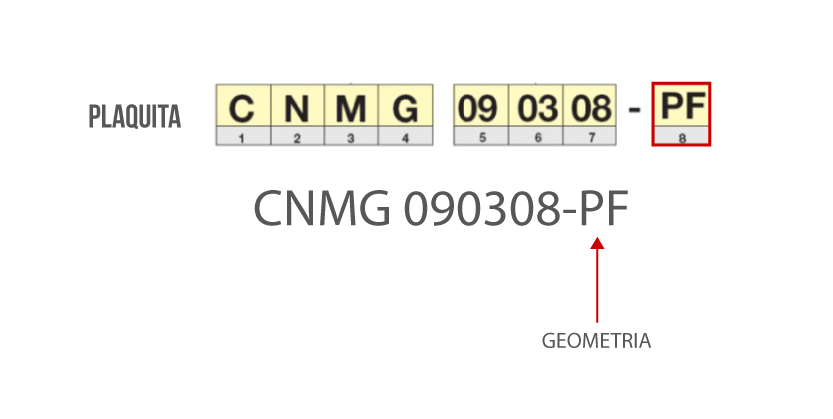

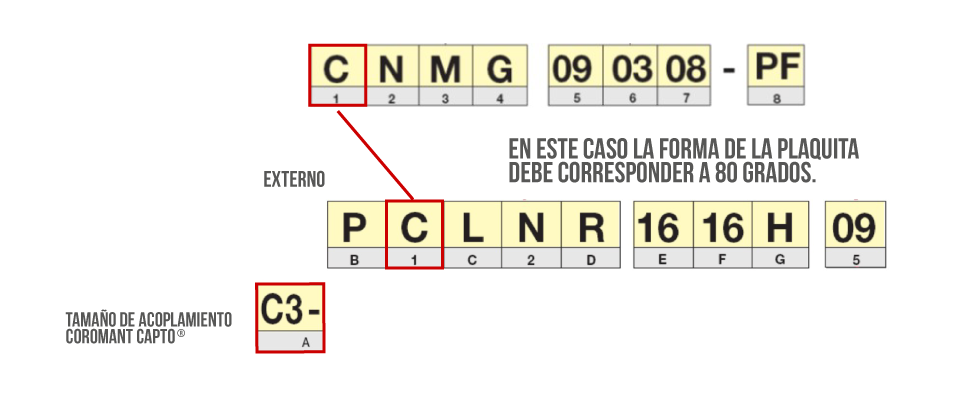

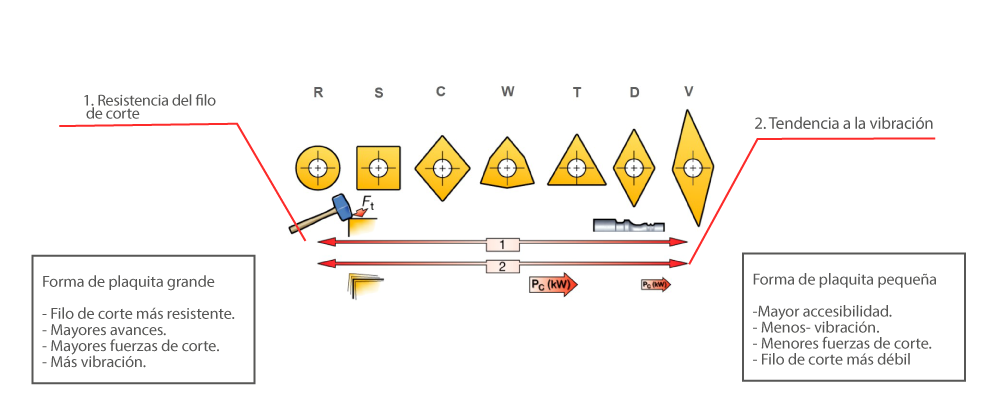

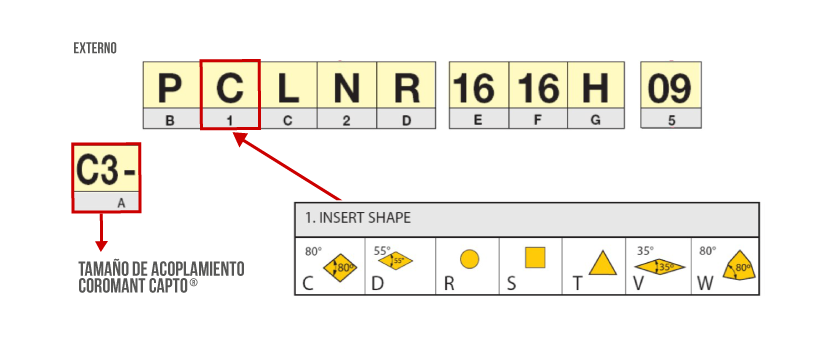

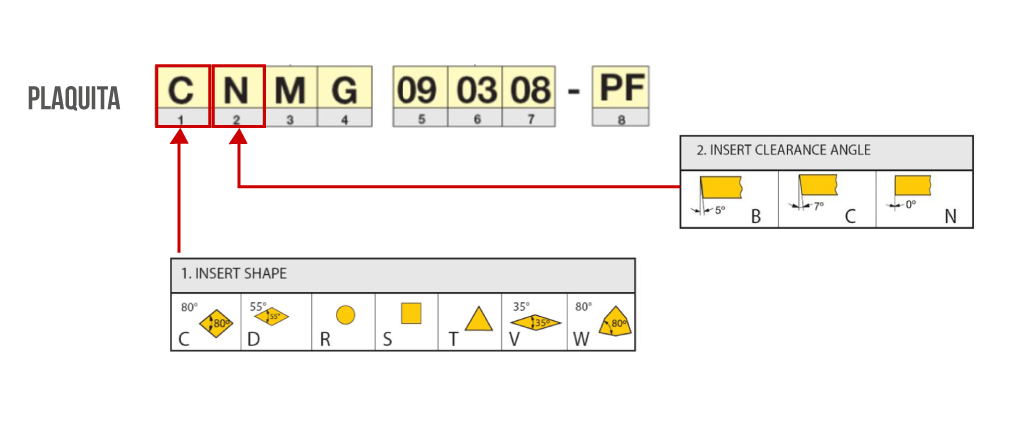

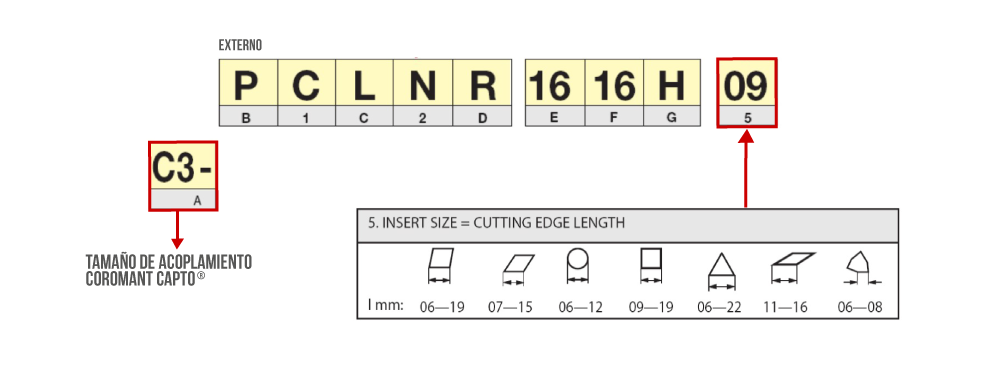

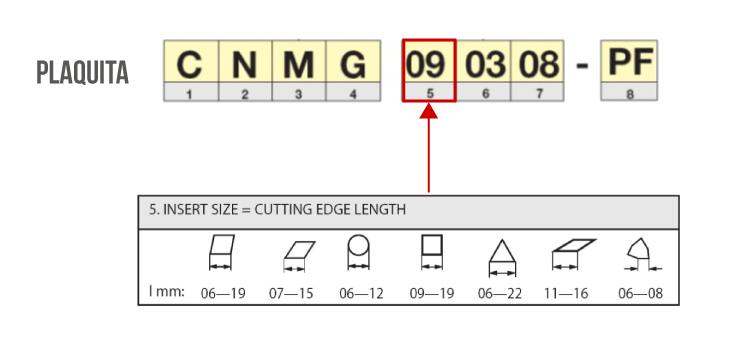

Forma de plaquita | |||||||
---|---|---|---|---|---|---|---|
ISI (primera letra) | R | S | C | W | T | D | V |
Número de filos plaquitas negativas | 8 | 4 | 6 | 6 | 4 | 4 | |
Número de filos plaquitas postivas | 4 | 2 | 3 | 3 | 2 | 2 |

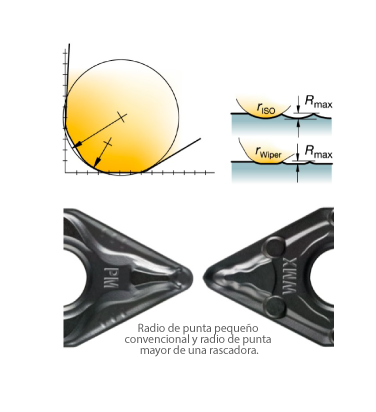

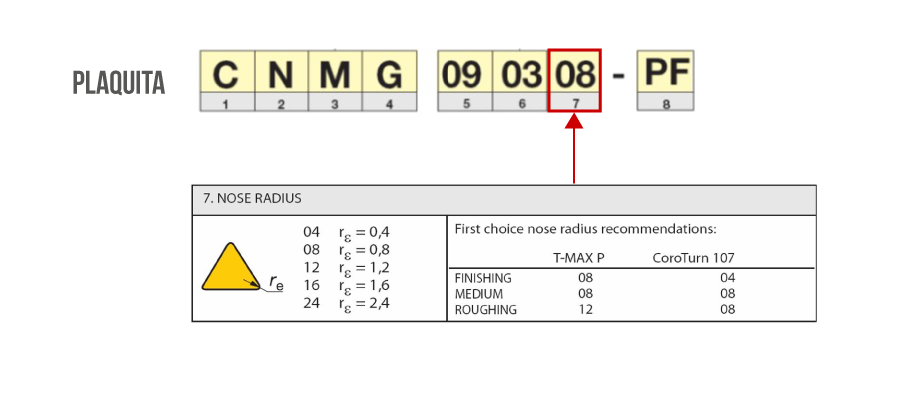

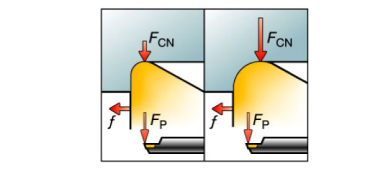

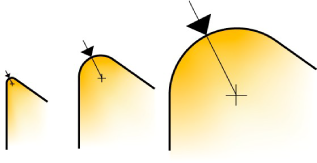

Radio de punta pequeño
|
Radio de punta grande
|
---|

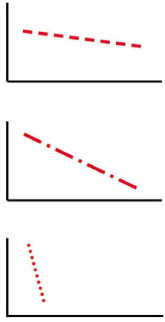

ap - poca influencia en la duración
fn - menos influencia en la duración que vc
vc - más influencia en la duración ajuste vc para favorecer la economía
ap - para reducir el número de cortes
fn - para reducir el tiempo de corte
vc - para aumentar la duración

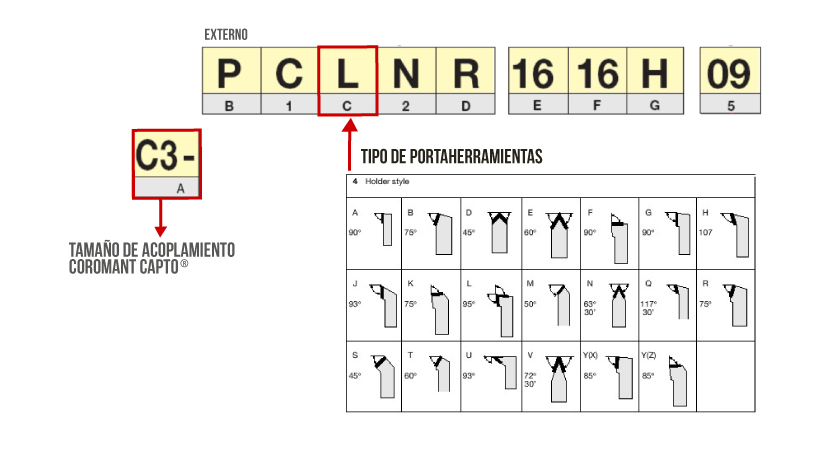

Sitema de herramienta | Plaquitas negativas | Plaquitas positivas | Plaquitas cerámicas y de CBN | |||||
---|---|---|---|---|---|---|---|---|
CoroTurn RC | T-Max P | CoroTurn 107 | CoroTurn TR | CoroTurn 107 | T-Max | |||
Sitema de sujeción | Sujeción rígida(rigid clamping) | Sujeción por palanca | Sujeción por cuña | Sujeción por tornillo | Sujeción rígida (rigid clamping | Sujeción superior | ||
O p e r a c i ó n |
Cilindrado y refrentado | ++ | + | + | + | + | ++ | + |
Perfilado | ++ | + | + | ++ | ++ | ++ | + | |
Refrentado | ++ | + | + | + | ++ | + | ||
Fresado axial | + | ++ | ++ |
Torneado externo | 80° | 55° | - | 90° | 60° | 80° | 35° | 55° |
---|---|---|---|---|---|---|---|---|
++ | + | + | + | + | + | + | ||
++ | + | + | + | + | ||||
+ | + | + | ++ | + | + | + | ||
++ | + |

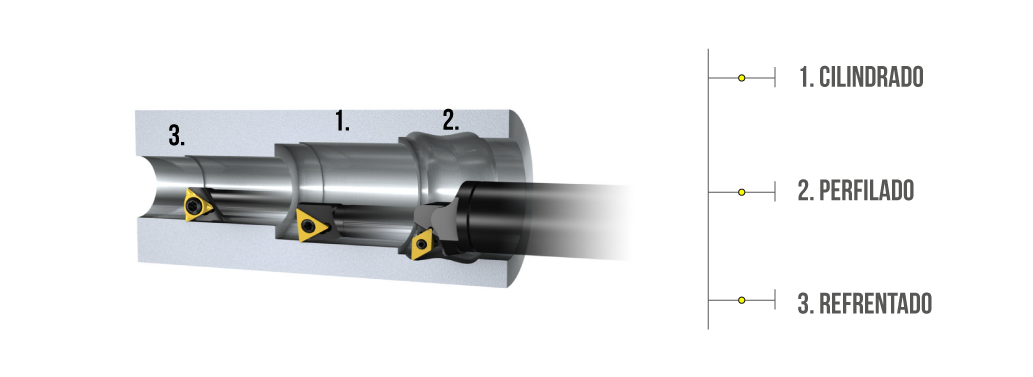

Cilindrado y refrentado |
Cilindrado |
||
Perfilado |
Perfilado/mandrinado inverso |
Torneado externo | 80° | 55° | - | 90° | 60° | 80° | 35° | 55° |
---|---|---|---|---|---|---|---|---|
+ | + | + | + | ++ | + | |||
++ | + | + | ||||||
++ | + | + | + | + |
Tanto las áreas de viruta pequeñas como las grandes pueden ocasionar vibraciones:

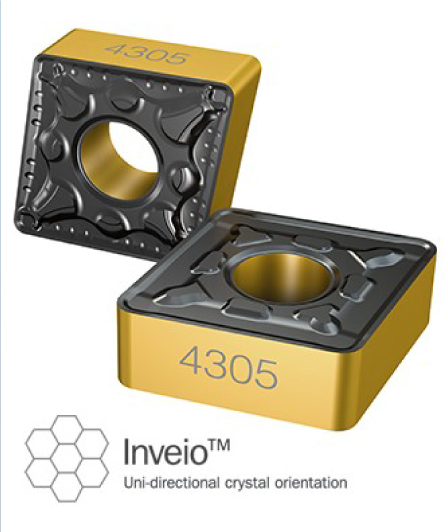

Inveio™ es la innovación tecnológica de la orientación unidireccional del cristal en la capa del recubrimiento de alúmina que proporcione a las plaquitas un nuevo nivel de resistencia al desgaste y vida útil de la herramienta.
En los cubrimientos de CVD de alúmina convencionales, la dirección de crecimiento de los cristales es aleatoria. Al desarrollar Inveio™, nuestros expertos descubrieron una forma de controlar el crecimiento en esta capa del recubrimiento, a fin de garantizar que todos los cristales se alineasen en la misma dirección, con la parte más robusta orientada hacia la superficie superior. Esto se aprecia en las imágenes de microscopio mostradas más abajo, donde cada dirección del cristal presenta un color específico.

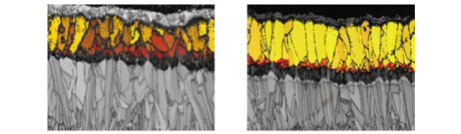

En los recubrimientos de CVD de alúmina convencionales, la orientación de los cristales es aleatoria. | Con Inveio, cada cristal del recubrimiento de alúmina se alinea en la misma dirección, hacia la superficie superior. |
En 1969, el mismo año en que se pisó la luna por primera vez, Sandvik Coromant introdujo la primera plaquita del mundo de metal duro con recubrimiento de CVD, una calidad ISO P25. Desde entonces han seguido liderando el desarrollo en lo que se refiere a materiales de herramientas y procesos.
Los cristales unidireccionales densamente agrupados crean una fuerte barrera en dirección a la zona de corte y la viruta. Esto mejora considerablemente la resistencia al desgaste en incidencia y en cráter. Un efecto adicional es la rápida dispersión del calor de la zona de corte. Lo que contribuye a mantener la forma del filo durante prolongados tiempos en corte.
El mayor efecto de Inveio™ se aprecia en la robustez de la plaquita, la resistencia al desgaste y la duración de la herramienta. El efecto del recubrimiento Inveio se suma al resto de los elementos de la plaquita: el sustrato, la forma del filo y el proceso de tratamiento posterior. Todo esto, combinado, da lugar a una prolongada y predecible vida útil de la herramienta.

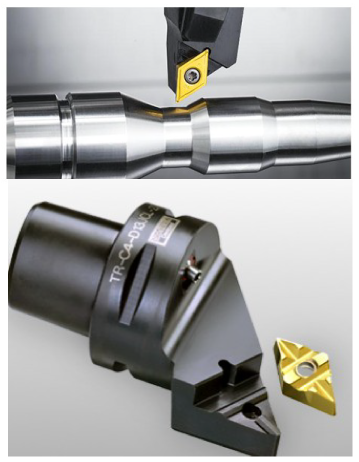

Para conseguir unos perfiles de máxima calidad, la clave es evitar que las fuerzas de corte provoquen micromovimientos en la plaquita. El estable adaptador iLock de CoroTurn TR ha sido desarrollado para superar este reto y es nuestra primera elección para perfilado exterior.
La guía en forma de T del portaherramientas, la ranura correspondiente en la plaquita y el tornillo bloquean la plaquita con precisión y seguridad. Esto evita que la plaquita se mueva y garantiza

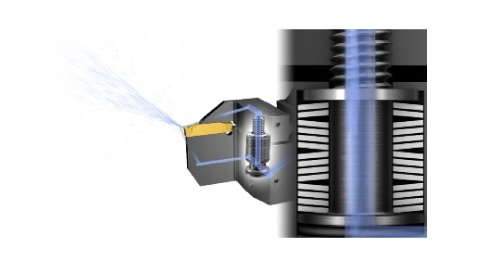

Disponibilidad de diferentes opciones de portaherramientas con refrigerante de gran precisión, consulte la información del producto.

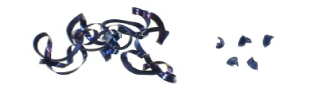

Virutas largas y sin romper, que se enroscan alrededor de la herramienta o de la pieza. Normalmente por avance bajo o corte poco profundo.
Virutas muy cortas, que con frecuencia se pegan unas a otras, debido a una gran resistencia a la rotura de viruta. Esta resistencia a menudo acorta la duración de la herramienta o, incluso, causa rotura de plaquitas debido a una excesiva carga de la viruta sobre el filo de corte bajo o corte poco profundo.
Causa | Solución |
---|---|
Avance excesivamente bajo para la geometría seleccionada. |
|
Corte demasiado superficial para la geometría elegida. | Aumente la profundidad del corte o elija una geometría con mejores aptitudes en cuanto a rotura de viruta. |
Radio de punta excesivo. | Seleccione un radio de punta menor. |
Ángulo de posición inadecuado. | Seleccione un portaherramientas con un ángulo de posición tan grande como sea posible (Kr=90°) |
Avance excesivo para la geometría seleccionada. |
|
Ángulo de posición inadecuado. | Seleccione un portaherramientas con un ángulo de posición tan pequeño como sea posible (kr = 45°-75°). |
Radio de punta pequeño. | Seleccione un radio de punta mayor rε > 2/3 x ap. |

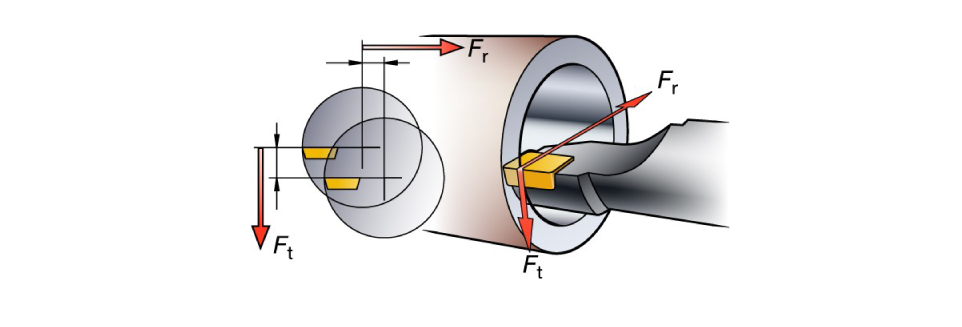

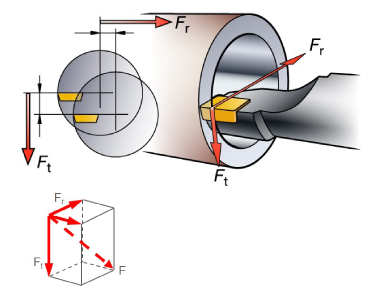

Elevadas fuerzas de corte radiales debido a vibraciones o marcas de golpeteo causadas por la herramienta o su montaje. Propio del mecanizado interno con barras de mandrinar.
Causa | Solución |
---|---|
Ángulo de posición inadecuado. | Seleccione un ángulo de posición tan grande como sea posible (κr = 90°). |
Radio de punta excesivo. | Seleccione un radio de punta menor. |

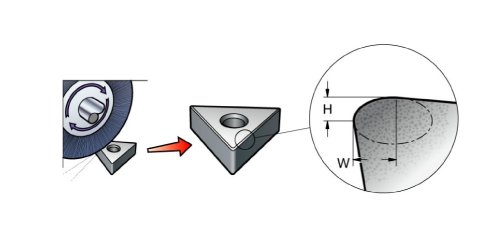

Redondeado inadecuado del filo o bisel negativo. | Seleccione una calidad con recubrimiento fino o sin recubrimiento |
Excesivo desgaste en incidencia en el filo de corte. | Seleccione una calidad más resistente al desgaste o reduzca la velocidad. |
La geometría de la plaquita produce elevadas fuerzas de corte. | Seleccione una geometría de plaquita positiva |
Gran resistencia a la rotura de viruta, que da lugar a elevadas fuerzas de corte. | Reduzca el avance o seleccione una geometría apropiada para avances |
Fuerzas de corte variables o demasiado bajas debido a corte poco profundo. | Aumente ligeramente la profundidad del corte para que la plaquita corte mejor. |
Posición incorrecta de la herramienta. | Compruebe la altura del centro. |

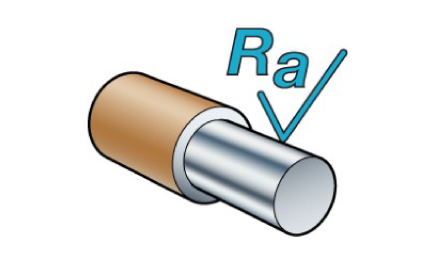

La superficie tiene un aspecto y un tacto rugoso y no cumple los requisitos de tolerancia.
Causa | Solución |
---|---|
Las virutas se rompen contra el componente y hacen marcas en la superficie acabada. |
|

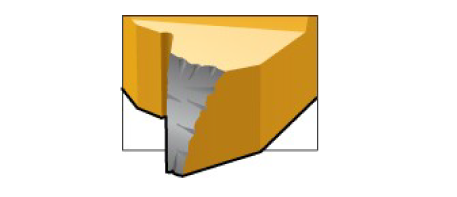

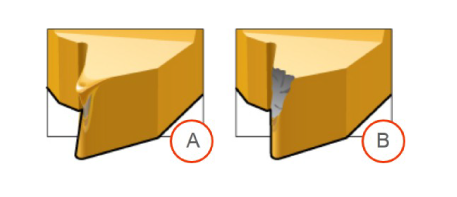

Superficie rugosa ocasionada por un excesivo desgaste en entalla del filo de corte. | Seleccione una calidad con mayor resistencia al desgaste por oxidación. Reduzca la velocidad de corte. |

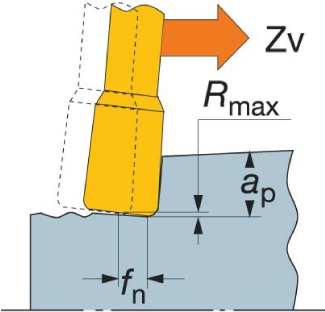

Avance excesivo combinado con un radio de punta demasiado pequeño dando lugar a una superficie rugosa. |
|

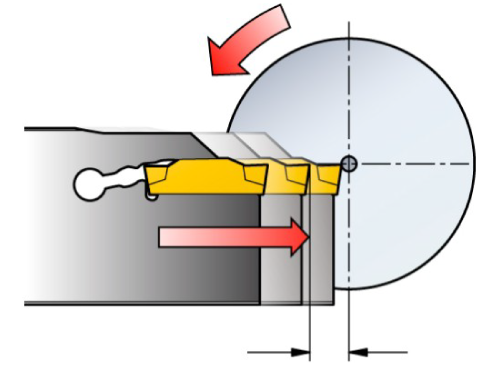

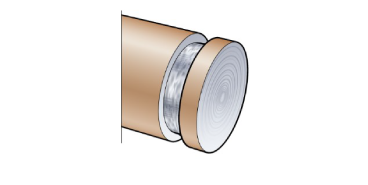

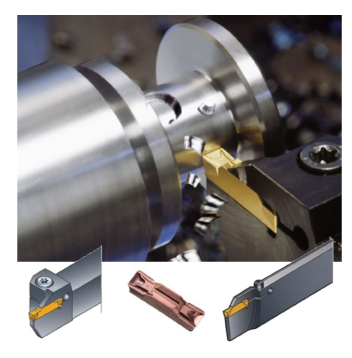

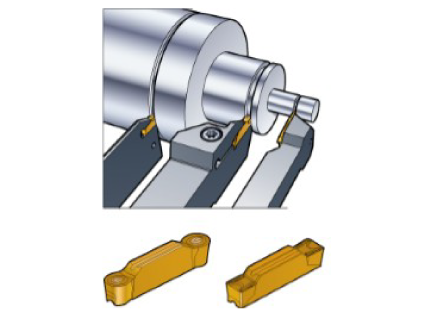

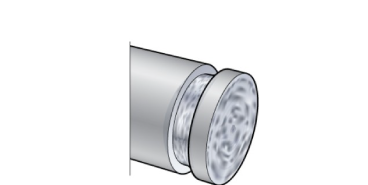

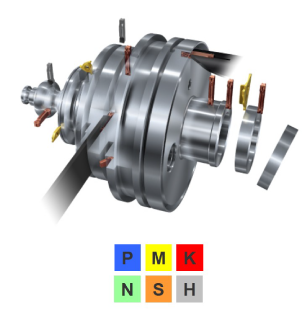

El tronzado y ranurado constituyen un área dentro del torneado. Incluyen una amplia gama de aplicaciones de mecanizado que requieren herramientas específicas.
Estas herramientas también se pueden usar, en cierta medida, para torneado general.

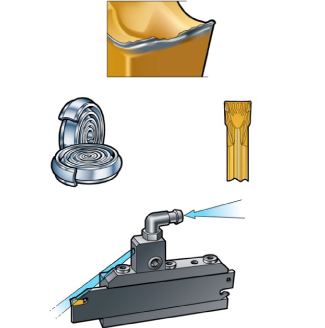

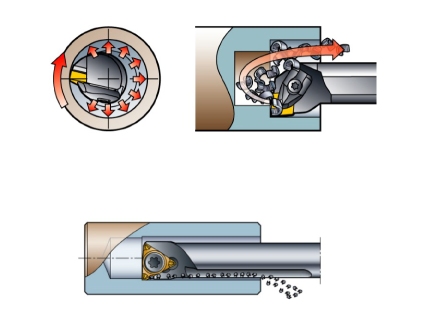

La evacuación de viruta es un factor clave en las operaciones de tronzado.
La evacuación de viruta resulta difícil en las estrechas ranuras que generan las herramientas a medida que cortan la pieza.

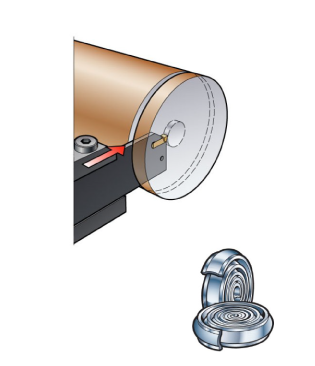

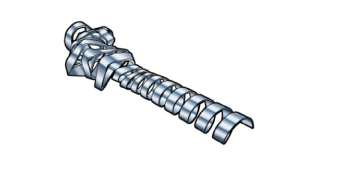

En el tronzado las virutas habituales son del tipo muelle de reloj.

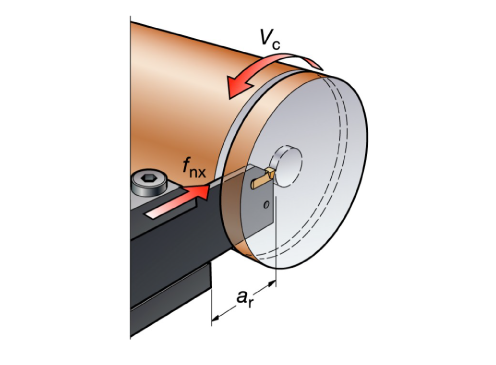

n = velocidad del husillo (rpm)
vc = velocidad de corte (m/min)
fnx = avance radial (mm/rev)

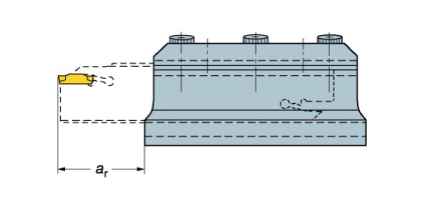

ar = profundidad del corte (mm)
(distancia del diámetro exterior al centro o fondo de la ranura)

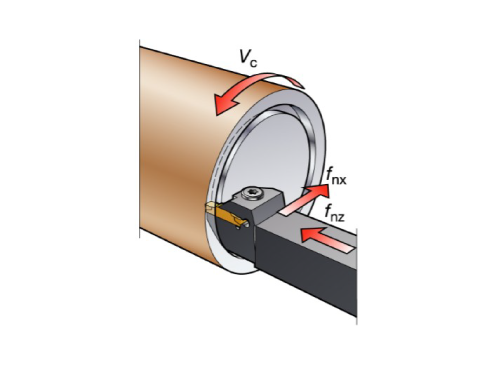

n = velocidad del husillo (rpm)
vc = velocidad de corte (m/min)
fnz = avance axial (mm/rev)
fnx = avance radial (mm/rev)
ar = profundidad del corte (mm)
(distancia del diámetro exterior al centro o fondo de la ranura)

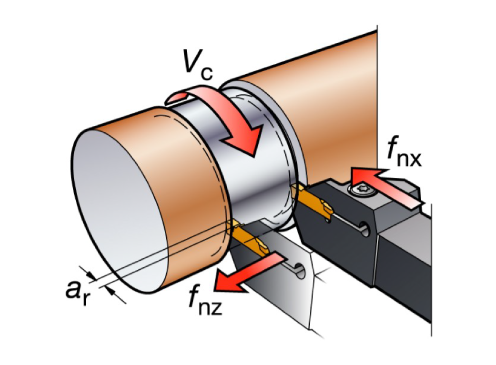

n = velocidad del husillo (rpm)
vc = velocidad de corte (m/min)
fnz = avance axial (mm/rev)
fnx = avance radial (mm/rev)
ar = profundidad del corte (mm)
(distancia del diámetro exterior al centro o fondo de la ranura)

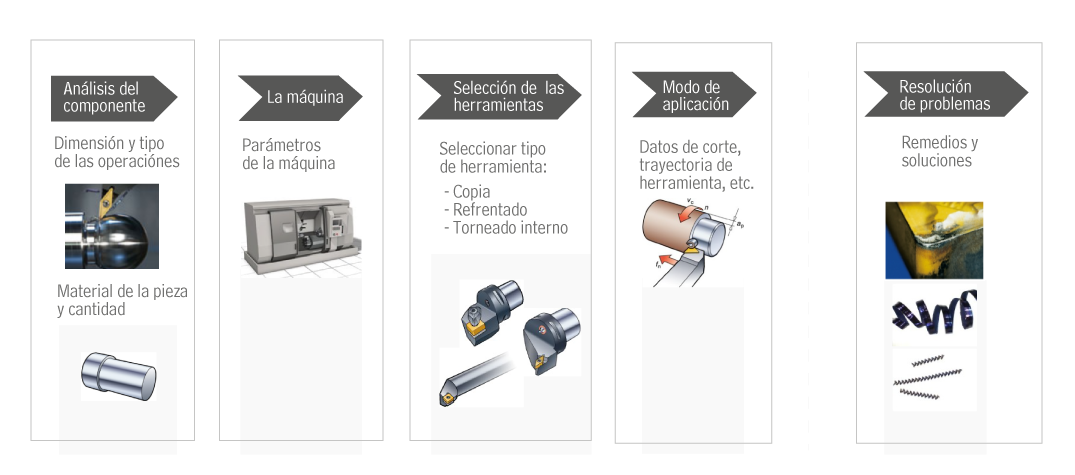

1. Analizar componenteDimensión y calidad de la ranura o superficie Material de la pieza, evacuación de virutas |

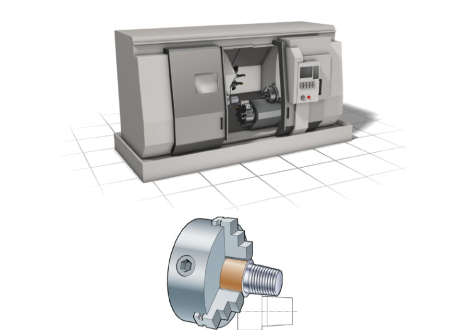

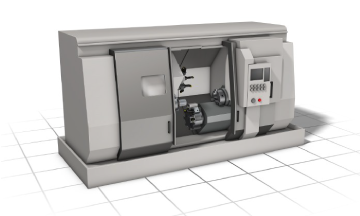

2. La máquinaParámetros de la máquina |
3. Selección de las herramientasSeleccionar tipo de herramienta:
|
4. Modo de aplicaciónDatos de corte, trayectoria de herramienta, etc. |
5. Resolución de problemasRemedios y soluciones |

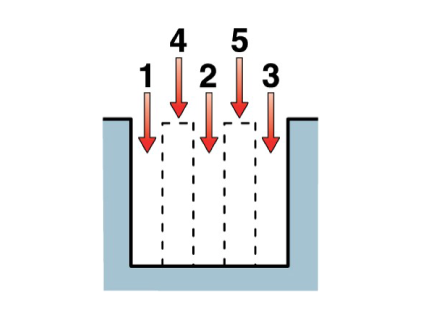

Ranurado múltipleEl ranurado múltiple es el mejor método para el ranurado de desbaste cuando la profundidad es mayor que la anchura. |
Torneado axialEl torneado axial resulta la mejor opción cuando la anchura de la ranura es mayor que la profundidad. |
Progresión en rampaLa progresión en rampa evita la vibración y reduce al mínimo las fuerzas radiales. Para esta operación, las plaquitas redondas son las más estables. Productividad muy alta. |

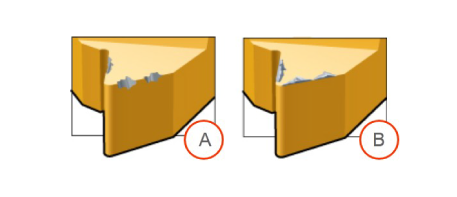

Se debe verificar el patrón de desgaste y ajustar los datos de corte en consonancia, si fuera necesario.

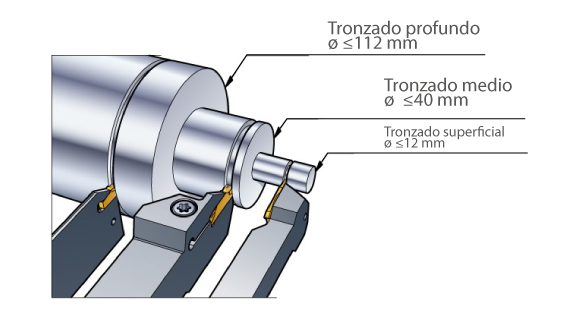

Tronzado profundo

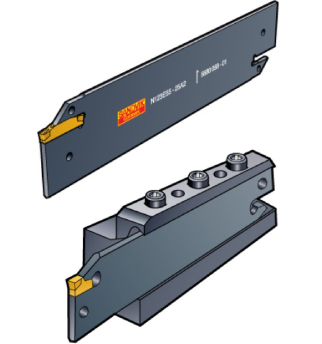

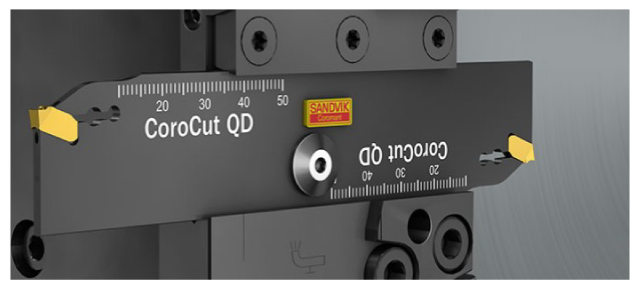

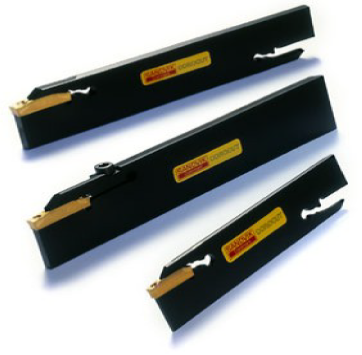

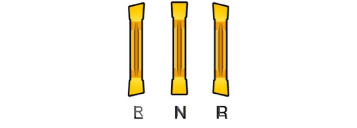

La primera opción para tronzado profundo son las lamas con fijación elástica, con plaquitas de un solo filo.
Tronzado medio
La primera opción para tronzado medio son los portaherramientas con sujeción por tornillo, con plaquitas de doble filo.
Tronzado superficial
En el caso del tronzado superficial, se deben utilizar plaquitas de tres filos para un tronzado económico en producción en serie.

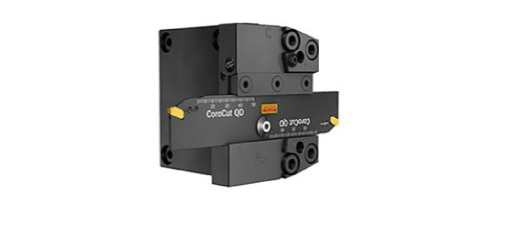

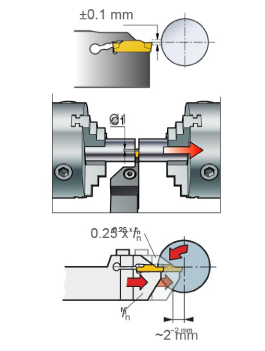

Bloque de herramienta con sujeción regulable de la lama para el ajuste del voladizo.

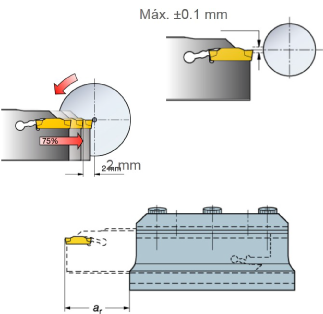

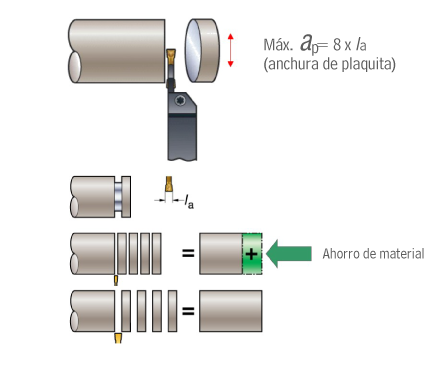

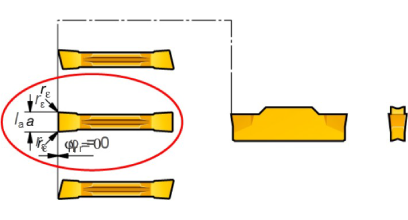

La prolongación no debe superar 8 x la (anchura de la plaquita).

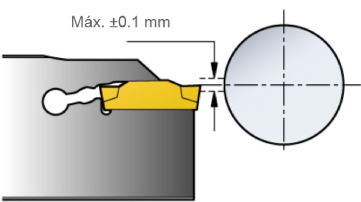

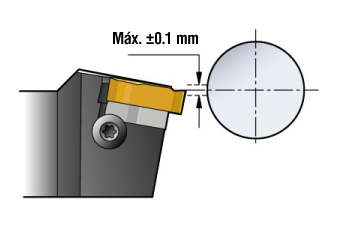

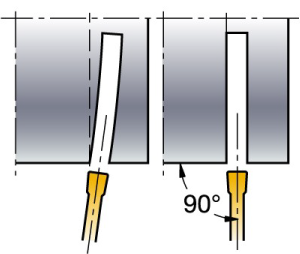

Use una desviación máxima de +/- 0.1 mm del eje central
Use una cantidad generosa.
Dirija el fluido al filo de corte.

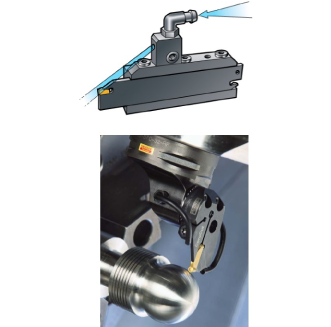

Use un adaptador para refrigerante.
Tiene un efecto positivo en la formación de viruta.
Evita el atasco de virutas.
El ranurado con corte único es el método más económico y productivo para abrir ranuras.
Si la profundidad de la ranura es mayor que la anchura, el ranurado múltiple constituye el mejor método para un ranurado de desbaste.

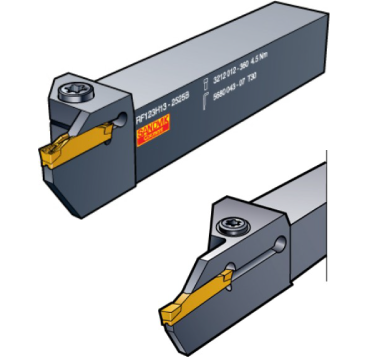

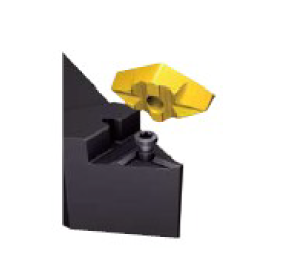

Para ranurado se debe elegir un portaherramientas con sujeción por tornillo.
Método económico y productivo para abrir ranuras.
La geometría del acabado tiene una tolerancia de anchura de ±0.02 mm y da buen resultado con avances bajos.
El diseño de rascadora ofrece una excelente calidad superficial en el lateral de la ranura.

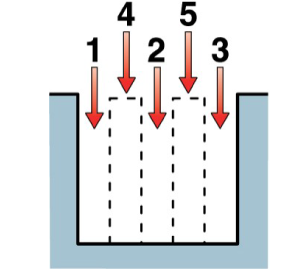

El mejor método para ranurado de desbaste cuando la profundidad es mayor que la anchura.
Use toda la anchura de la plaquita para generar ranuras completas, a continuación elimine los anillos resultantes.

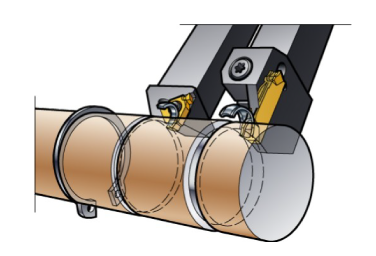

Los anillos para circlips son operaciones muy corrientes en ejes.
El ranurado para circlips se puede efectuar con plaquitas de tres filos o plaquitas de ranurado de dos filos.

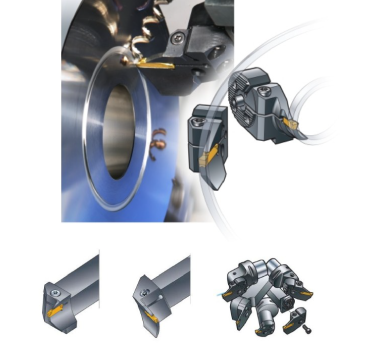

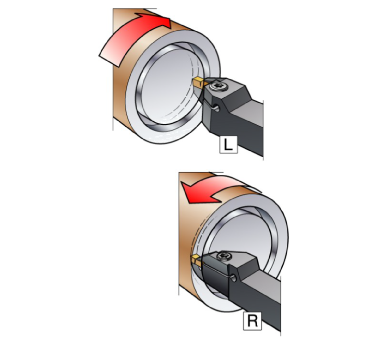

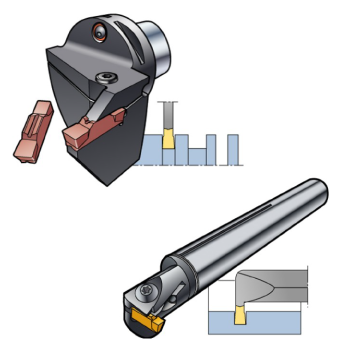

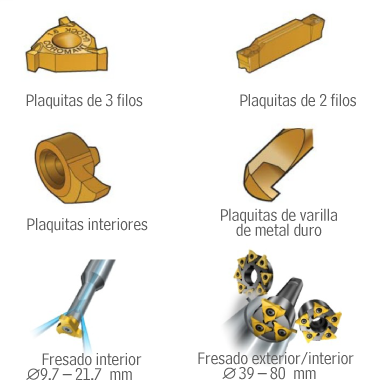

Para ranurado interior existe una amplia gama de plaquitas y barras de mandrinado.
Para conseguir una economía favorable del proceso, use plaquitas de tres filos con anchura 1.15 – 4.15 mm.
Como alternativa, plaquitas de dos filos en 1.85 – 5.15 mm.

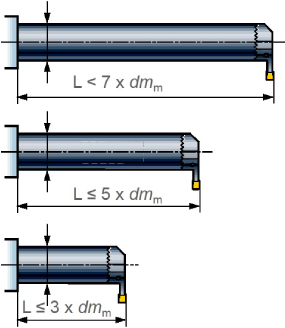

Existen plaquitas interiores desde 10 mm y barras de mandrinado desde 4.2 mm.
Como alternativa, se puede usar fresado desde 9.7 mm y anchura 0.7 – 5.15 mm (exterior desde 39 – 80 mm).

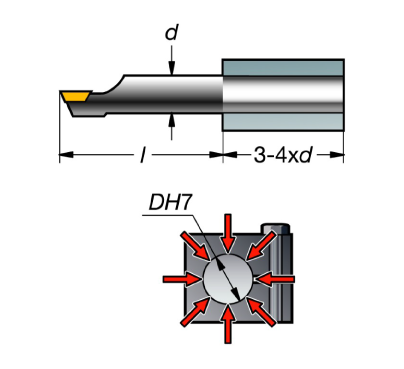

Use manguitos de sujeción EasyFix para conseguir un mecanizado preciso, con menos vibración y una altura exacta

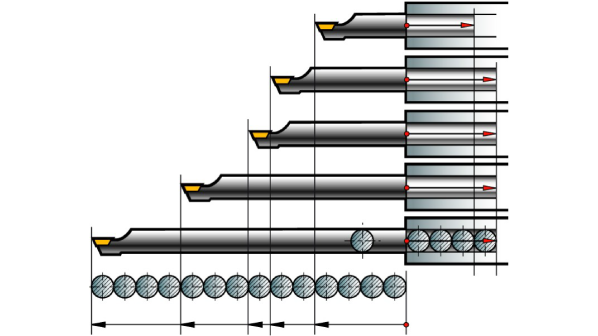

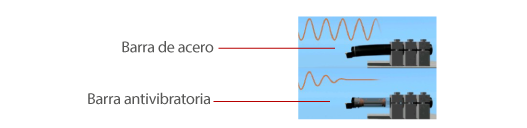

Barras antivibratorias reforzadas con metal duro.
Barras de metal duro antivibratorias.
Barras de acero macizo

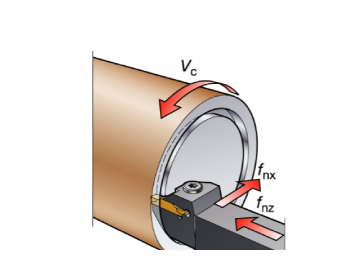

El mecanizado de ranuras en sentido axial sobre las caras de un componente requiere herramientas específicas para la aplicación en cuestión.
La curva adecuada de la herramienta depende del radio de la ranura.

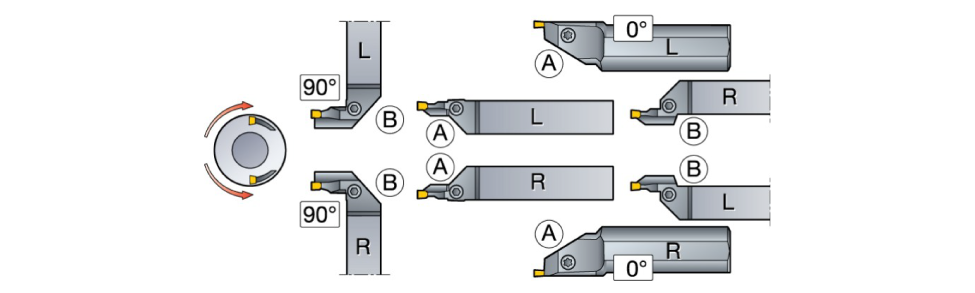

Al seleccionar la herramienta se debe tener en cuenta tanto el diámetro interior de la ranura, como el exterior.
1. Herramienta curvada para ranurado frontal, mango tipo 0º.
2. Herramienta curvada para ranurado frontal, mango tipo 90º.
3. CoroCut® SL hace posible fabricar una herramienta especial a partir de una estándar.

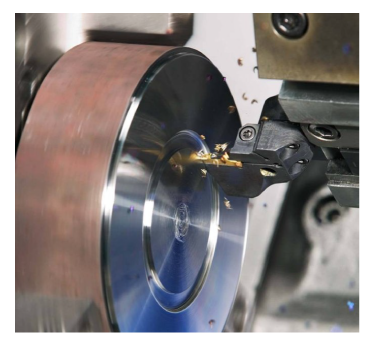

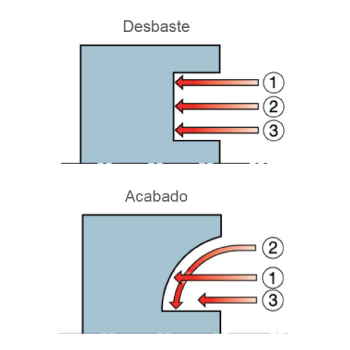

La herramienta avanza en sentido axial hacia la superficie final de la pieza.
La herramienta se debe adaptar a la curvatura de la ranura.

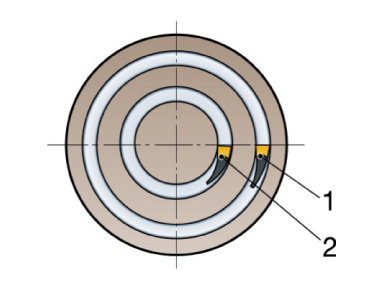

Se debe comenzar por el mayor diámetro de la ranura y avanzar hacia el interior para conseguir un mejor control de viruta.

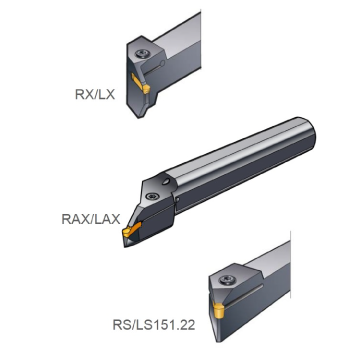

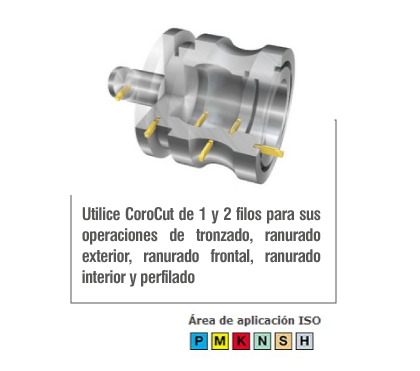

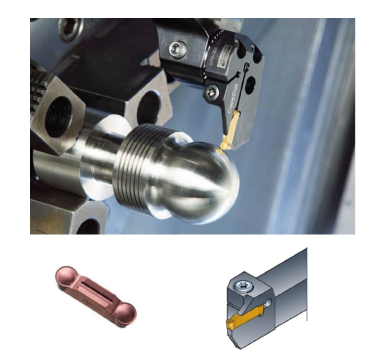

Los sistemas modernos de herramienta para tronzado y ranurado también sirven para tornear.

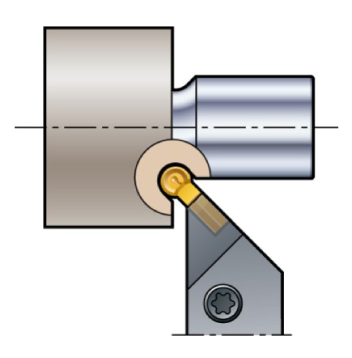

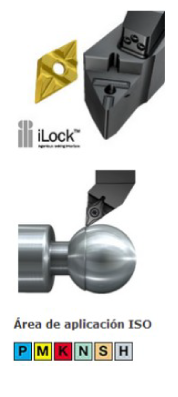

Para torneado y perfilado se debe elegir un portaherramientas con sujeción por tornillo.
Las plaquitas redondas tienen geometrías específicas para estas operaciones.

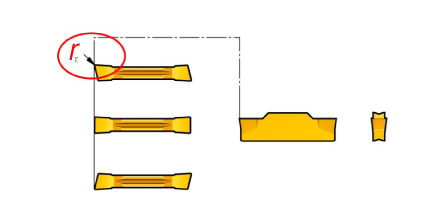

El gran empañe de la plaquita genera una alta presión de corte, por lo que se debe reducir el avance.

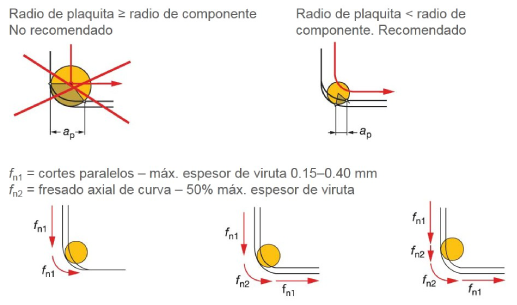

Si es posible, use un radio de plaquita menor que el del componente.
Si es necesario que el radio de plaquita sea igual, efectúe microparadas para hacer más corta la viruta y evitar vibraciones.
Use plaquitas redondas para conseguir un excelente control de viruta y un buen acabado superficial.
Si la configuración es inestable, use la penetración en rampa para evitar vibraciones.
Use un ar reducido y un portaherramientas con sujeción por tornillo, así como plaquitas con asiento de rail si es posible.
Use un sistema de herramienta estable y modular, si es posible.
El uso de una lama reforzada aumenta la estabilidad.

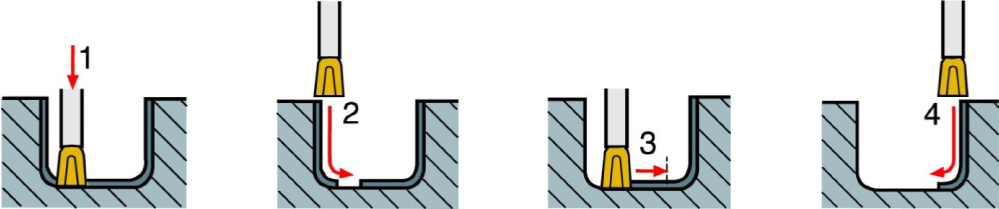

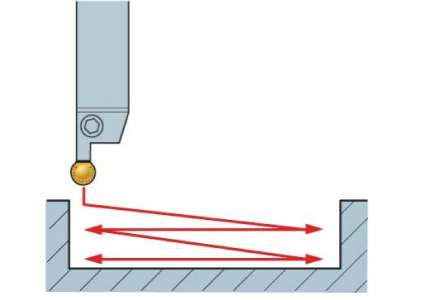

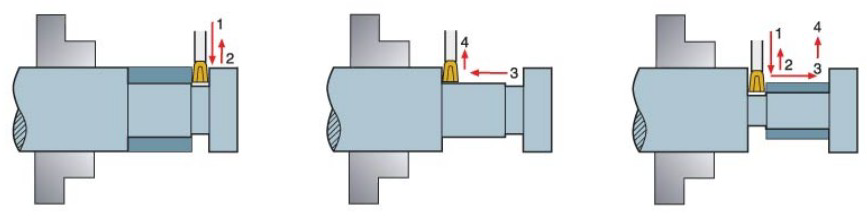

1. Avanzar en sentido radial hasta la profundidad requerida + 0.2 mm (máx. 0,75 x anchura de plaquita).
2. Retroceder en sentido radial 0.2 mm.
3. Tornear en sentido axial hasta la siguiente escuadra.
4. Retroceder en sentido radial 0.5 mm.
El efecto rascador genera un acabado superficial de gran calidad.

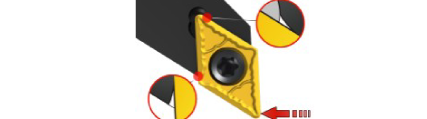

Se obtiene el mejor efecto rascador cuando se acierta con la combinación correcta de avance y flexión de la lama.
El valor de Ra inferior a 0,5 se consigue con un apoyo elevado..

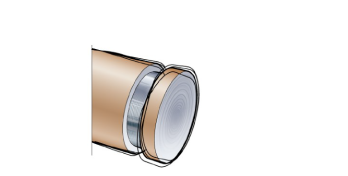

En ocasiones es necesario efectuar un rebaje.
Estas aplicaciones requieren del uso de plaquitas dedicadas, con filos de corte resistentes, a la vez que agudos y precisos.
La tolerancia de estas plaquitas es muy estrecha: +/- 0.02 mm.

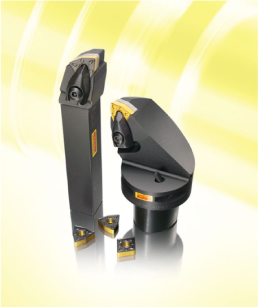

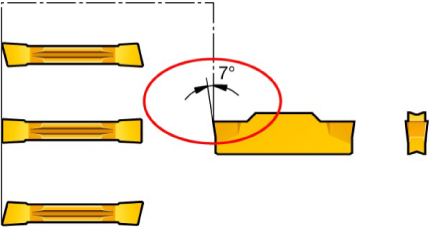

Use un portaherramientas CoroCut® RX/LX con ángulos de plaquita de 7º, 45º o 70º.

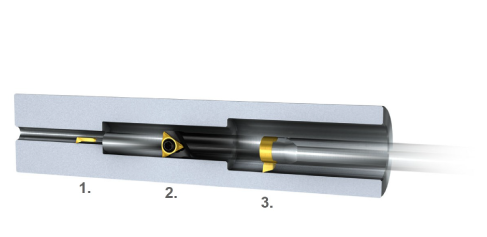

Para operaciones interiores, use un portaherramientas tipo RAX/LAX.
En el caso de portaherramientas con sistema Q-Cut®, use el tipo RS/LS151.22.
CoroCut® QD es el sistema de tronzado y ranurado más resistente y avanzado del mercado. Para tronzar o mecanizar ranuras profundas sin comprometer la seguridad del proceso o la eficiencia del mecanizado, CoroCut® QD es su mejor opción, sea cual sea el material mecanizado o el tipo de máquina que tenga en su taller.
Mecanizado seguro
El refrigerante por arriba y por abajo a través de la herramienta, dirigido directamente al punto correcto de la zona de corte, se encarga de controlar la viruta y prolongar la vida útil de la herramienta
La firme sujeción y el resistente material de la herramienta ofrecen un tronzado estable en los cortes más profundos y estrechos
Mecanizado eficiente y manejo sencillo
Cambios de plaquita simplificados y refrigerante de fácil conexión con adaptadores plug and play
Anchuras de tronzado estrechas que aportan grandes ahorros de materiales
Plaquitas de alto rendimiento para todo tipo de material y plaquitas wiper para un excelente acabado superficial
Con una sencilla conexión de refrigerante por arriba y por abajo en todas las herramientas y un mecanismo de sujeción por resorte extremadamente estable, CoroCut de 1 y 2 filos garantiza un mecanizado verdaderamente seguro y eficiente. El sistema abarca todas las aplicaciones de tronzado y ranurado en la mayoría de los materiales, desde ranuras estandarizadas hasta el tronzado y el perfilado en superaleaciones termorresistentes.
Excesivo desgaste de la herramienta | Geometría más robusta | Calidad más dura | Calidad más resistente al desgaste | Aumentar velocidad de corte | Disminuir velocidad de corte | Reducir velocidad de avance | Geometría positiva | |
---|---|---|---|---|---|---|---|---|
Desgaste en incidencia | ++ | + | ||||||
Deformación plástica | + | ++ | ||||||
Formación de cráteres | + | ++ | ||||||
Astillado | ++ | + | ||||||
Fractura | + | ++ | ||||||
Filo de aportación | ++ | + |
Superficie deficiente | Solución |
---|---|
|
|
Superficie deficiente en aluminio | Solución |
|
Rotura de viruta deficiente | Solución |
---|---|
|
|
Vibraciones | Solución |
|

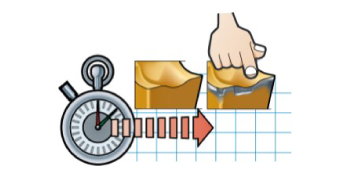

Rotura de corta duración de la herramienta | Solución |
---|---|
|

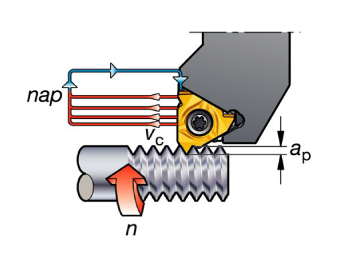

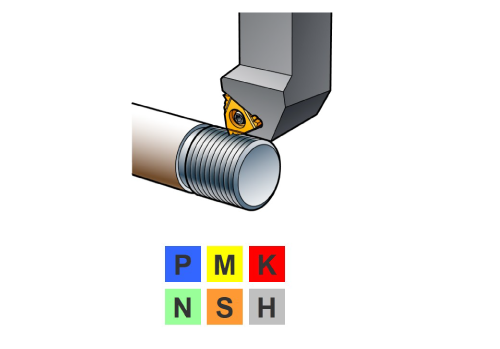

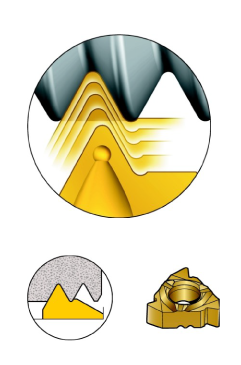

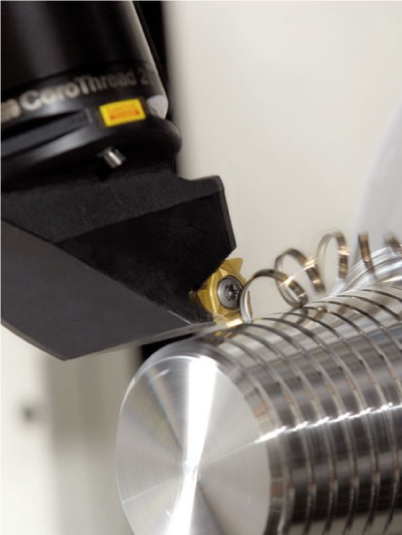

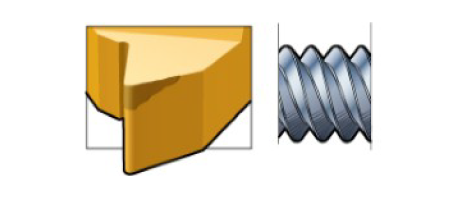

En el torneado de roscas una herramienta con plaquita intercambiable efectúa una serie de pasadas a lo largo de la sección de la pieza para formar una rosca.

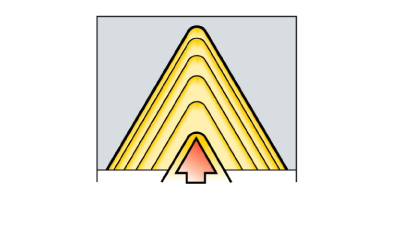

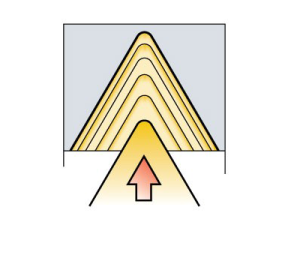

Al dividir toda la profundidad de corte de la rosca en una serie de pequeños cortes, el sensible filo de corte que perfila la rosca no se ve sometido a sobrecarga.

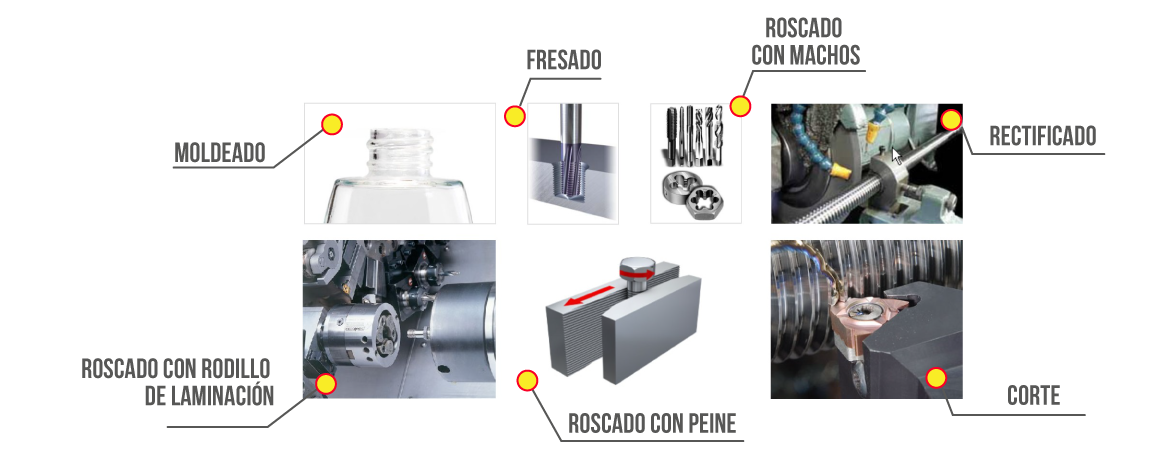

Machos de rosca
Plaquitas intercambiables
Interpolación helicoidal

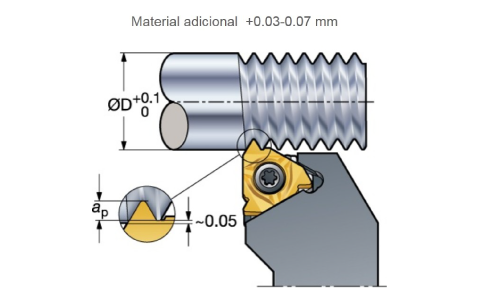

vc = velocidad de corte (m/min)
n = velocidad del husillo (rpm)
ap = profundidad total de la rosca(mm/rev)
nap = avance radial (mm/rev)

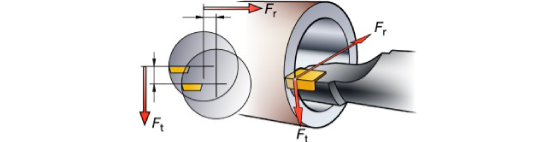

Las fuerzas de corte axiales más elevadas durante el roscado se producen en la entrada y la salida de la herramienta de corte.

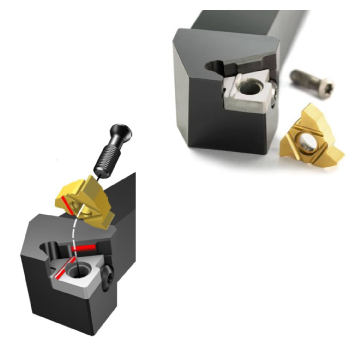

Unos datos de corte exigentes pueden provocar el movimiento de plaquitas deficientemente sujetas.

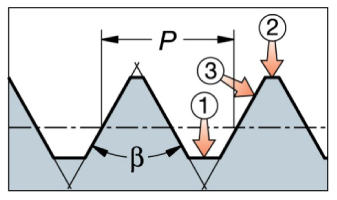

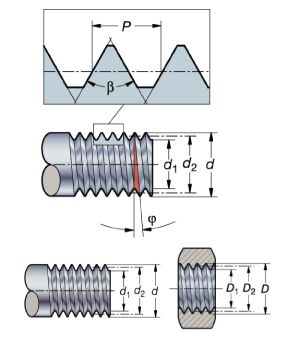

P = paso; mm o hilos de rosca por pulgada (t.p.i.)
β = ángulo de la rosca
d = diámetro menor exterior
D = diámetro menor interior
d = diámetro del paso exterior
D = diámetro del paso interior
d = diámetro mayor exterior
D = diámetro mayor interior
φ = ángulo de la rosca
El fondo en el cual se unen los dos flancos adyacentes de una rosca.
La superficie superior en la que se unen los dos laterales o flancos.
El lateral de la superficie de la rosca que conecta la cresta y la base.

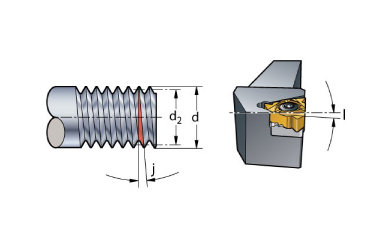

El ángulo de la hélice (φ) está relacionado y depende del diámetro y del paso (P) de la rosca.

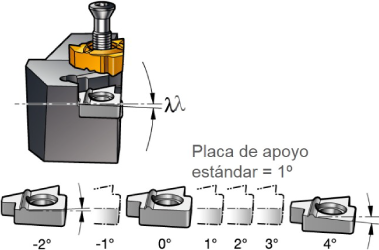

El angulo de hélice de la rosca se ajusta modificando la posición de la placa de apoyo.
El ángulo de inclinación se denomina lambda λ. La inclinación más corriente es de 1°, a la que corresponde la placa de apoyo estándar del portaherramientas.

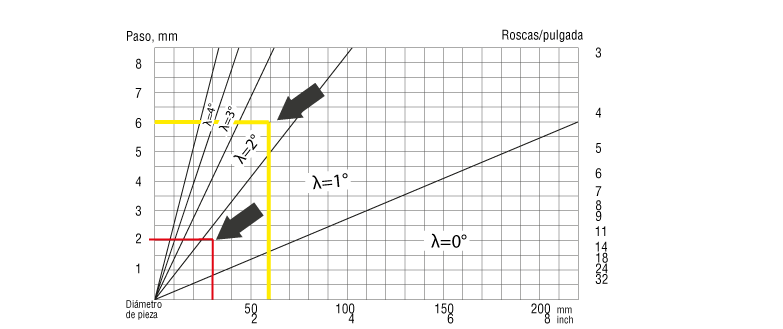

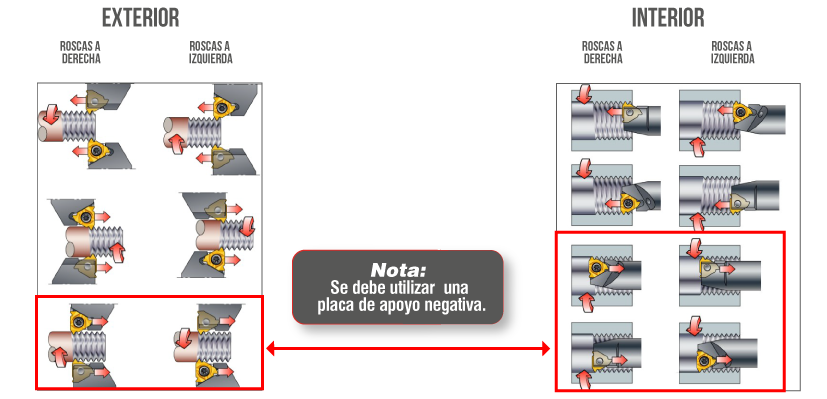

Selección de placas de apoyo para distintas inclinaciones

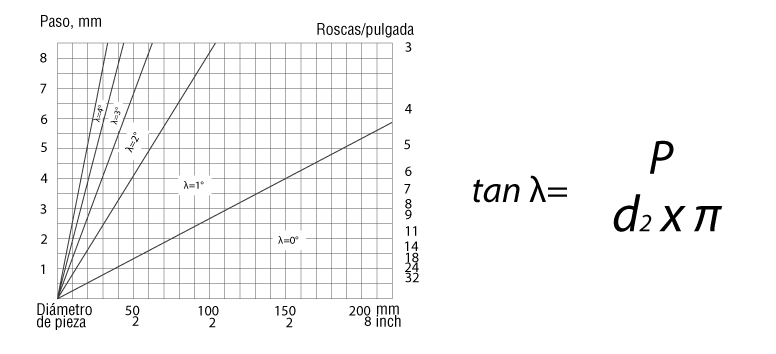

El diámetro y el paso influyen en el ángulo de inclinación

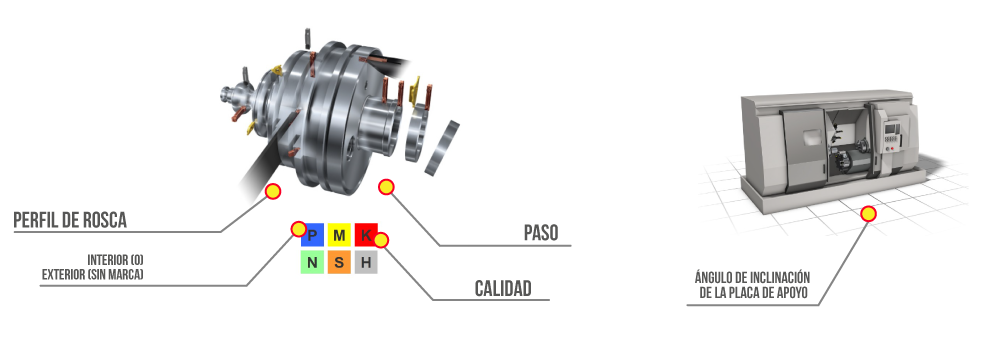

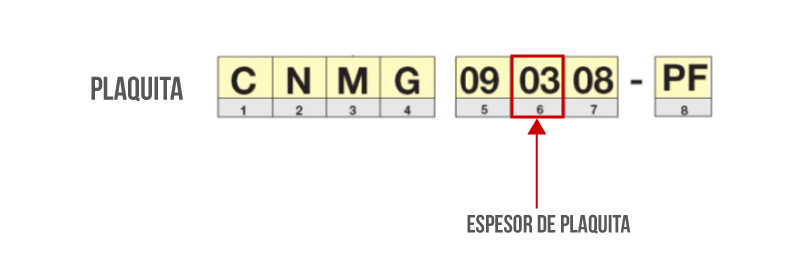

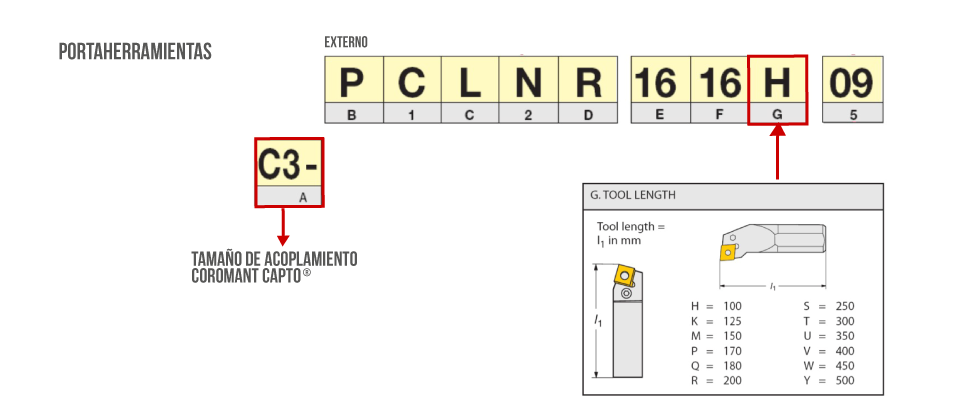

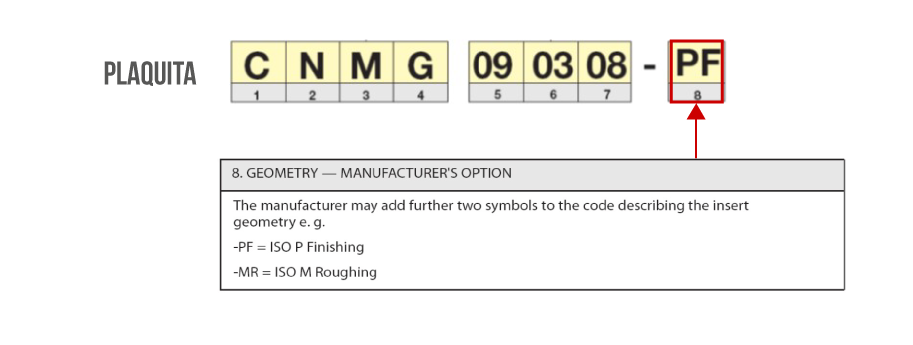

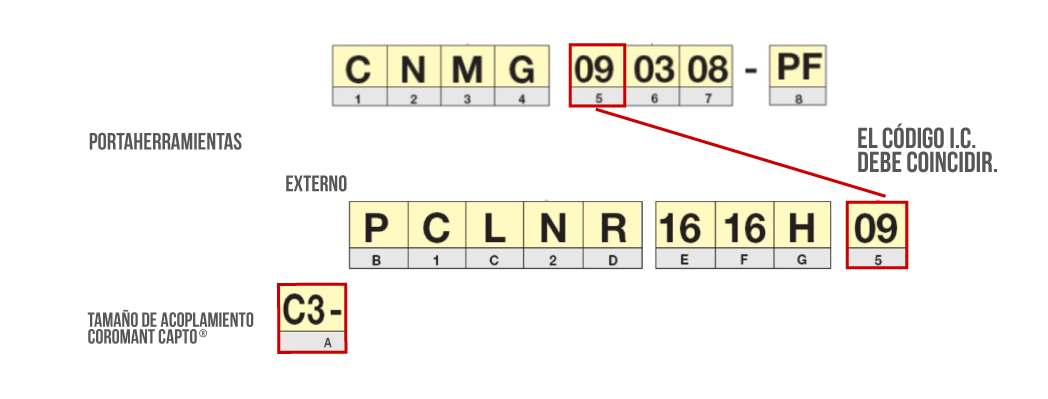

Lectura y comprensión de las marcas

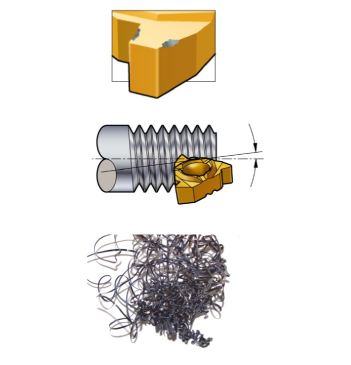

Se debe verificar el patrón de desgaste y ajustar los datos de corte en consonancia, si fuera necesario.

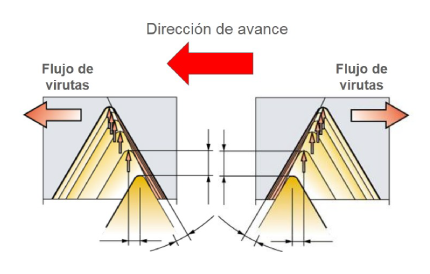

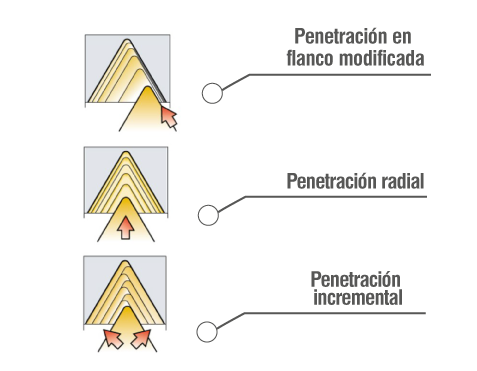

Se debe optimizar el método de penetración, el número y tamaño de los pasos
Asegúrese de que el ángulo es suficiente y uniforme (plaquita-placas de apoyo para inclinación).
Asegúrese de que se utiliza la geometría de plaquita adecuada (multiuso, geometrías F o C).

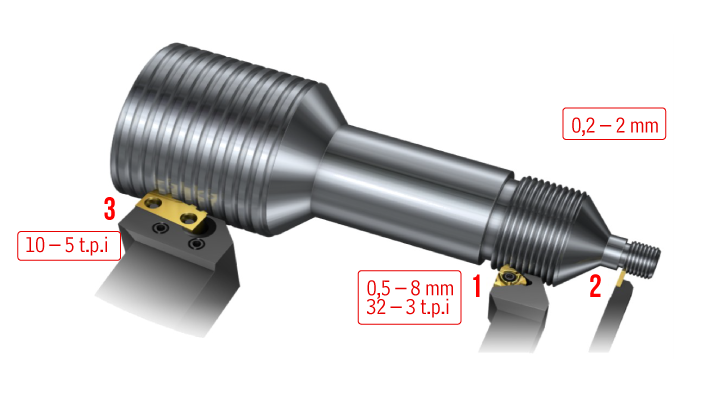

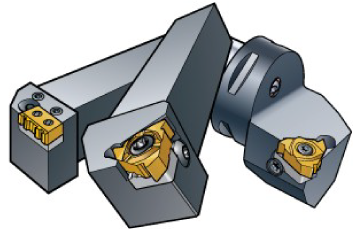

1. Roscado convencional
2. Roscado de piezas pequeñas
3. Roscado para la industria petrolífera

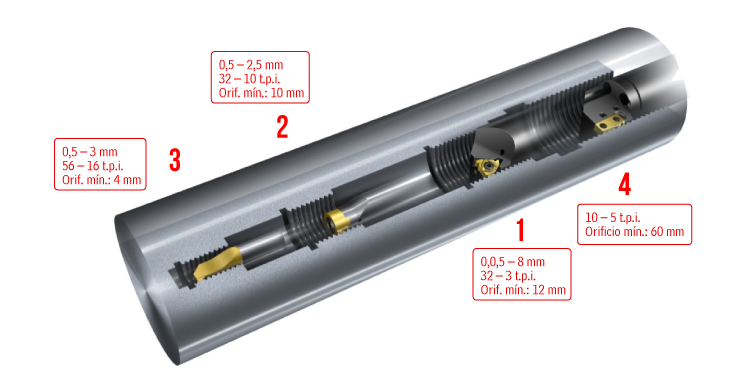

1. Roscado convencional
2. Minibarras de roscado
3. Barritas de metal duro
4. Roscado para la industria petrolífera

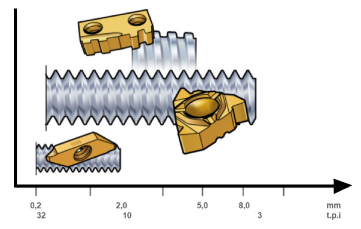

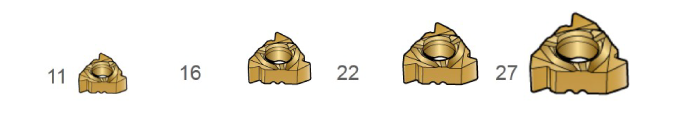

Tres geometrías estándar y cuatro tamaños de plaquita: 11, 16, 22 y 27 mm
Aplicación de unión | Plaquita | Forma de rosca | Tipo de rosca | Código |
---|---|---|---|---|
Uso general | ISO métrica America UN |
MM UN |
||
Rosca de tubería | Whitworth NPT British Standard NPTF American National Pipe Threads |
Wh, NT PT, NF |
||
Uso alimentario y contra incendios | Redonda DIN 405 |
RN | ||
Sector aeroespacial | MJ UNJ |
MJ NJ |
||
Petróleo y gas | API redonda API en "V" 60° |
RD V38, 40, 50 |
||
Petróleo y gas | API Buttres VAM |
BU | ||
Movimiento uso general | Trapezoidal/DIN 103 ACME Espárrago ACME |
TR AC SA |
Para un roscado de alta productividad.
Para roscado con un inventario mínimo de herramienta.
Para roscado económico y productivo de producción en serie.

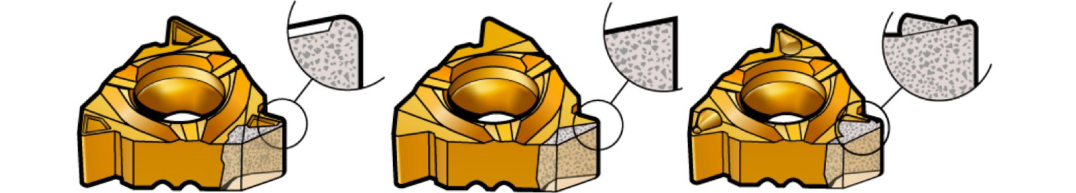

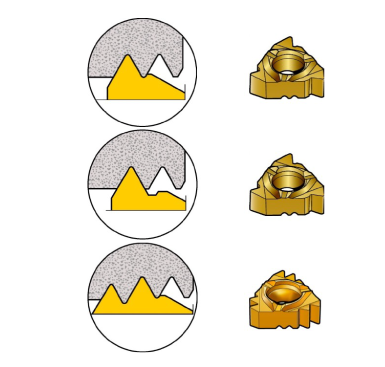

Primera elección para la mayoría de las operaciones
Geometría aguda

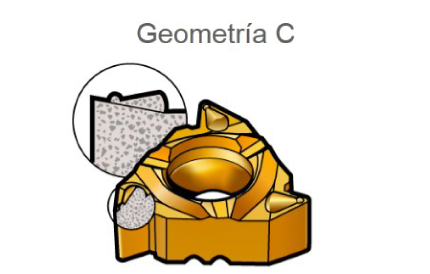

Geometría para control de viruta
ISO metric, external | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
No. of infeeds | Pitch | Reduce cutting speed | |||||||||||||
mm | 0.5 | 0.75 | 1.0 | 1.25 | 1.5 | 1.75 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 |
Radial infeed per pass, mm | |||||||||||||||
1 | 0.11 | 0.17 | 0.19 | 0.20 | 0.22 | 0.22 | 0.25 | 0.27 | 0.28 | 0.34 | 0.34 | 0.37 | 0.41 | 0.43 | 0.46 |
2 | 0.09 | 0.15 | 0.16 | 0.17 | 0.21 | 0.21 | 0.24 | 0.24 | 0.26 | 0.31 | 0.32 | 0.34 | 0.39 | 0.40 | 0.43 |
3 | 0.07 | 0.11 | 0.13 | 0.14 | 0.17 | 0.17 | 0.18 | 0.20 | 0.21 | 0.25 | 0.25 | 0.28 | 0.32 | 0.32 | 0.35 |
4 | 0.07 | 0.07 | 0.11 | 0.11 | 0.14 | 0.14 | 0.16 | 0.17 | 0.18 | 0.21 | 0.22 | 0.24 | 0.27 | 0.27 | 0.30 |
5 | 0.34 | 0.50 | 0.08 | 0.10 | 0.12 | 0.12 | 0.14 | 0.15 | 0.16 | 0.18 | 0.19 | 0.22 | 0.24 | 0.24 | 0.27 |
6 | 0.67 | 0.08 | 0.08 | 0.10 | 0.12 | 0.13 | 0.14 | 0.17 | 0.17 | 0.20 | 0.22 | 0.22 | 0.24 | ||
7 | 0.80 | 0.94 | 0.10 | 0.11 | 0.12 | 0.13 | 0.15 | 0.16 | 0.18 | 0.20 | 0.20 | 0.22 | |||
8 | 0.08 | 0.08 | 0.11 | 0.12 | 0.14 | 0.15 | 0.17 | 0.19 | 0.19 | 0.21 | |||||
9 | 0.14 | 0.28 | 0.11 | 0.12 | 0.14 | 0.14 | 0.16 | 0.18 | 0.18 | 0.20 | |||||
10 | 0.08 | 0.11 | 0.12 | 0.13 | 0.15 | 0.17 | 0.17 | 0.19 | |||||||
11 | 1.58 | 0.10 | 0.11 | 0.12 | 0.14 | 0.16 | 0.16 | 0.18 | |||||||
12 | 0.08 | 0.08 | 0.12 | 0.13 | 0.15 | 0.15 | 0.16 | ||||||||
13 | 1.89 | 2.20 | 0.11 | 0.12 | 0.12 | 0.13 | 0.15 | ||||||||
14 | 0.08 | 0.10 | 0.10 | 0.13 | 0.14 | ||||||||||
15 | 2.50 | 2.80 | 3.12 | 0.12 | 0.12 | ||||||||||
16 | 0.10 | 0.10 |

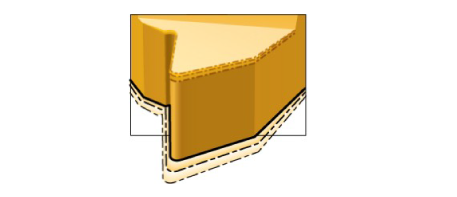

Lo que en un principio es deformación plástica (A) conduce al astillado del filo (B).
El FA (A) y el astillado del filo (B) con frecuencia ocurren simultáneamente. El filo de aportación acumulado acaba siendo arrancado junto con pequeñas cantidades de material de la plaquita, lo que da lugar al astillado.

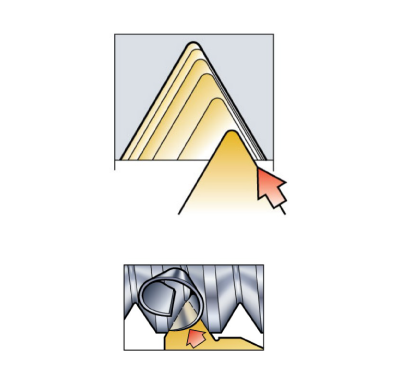

Deficiente superficie en uno de los flancos
